三维激光扫描仪的工作原理

三维激光扫描仪是一种通过激光技术快速获取物体表面三维空间信息的设备，广泛应用于测

绘、建筑、工业检测、文化遗产?；さ攘煊?。其核心原理是通过发射激光束并接收反射信号，

结合精密的时间测量或相位差计算，确定目标点的空间坐标，最终构建高精度的三维点云模

型。

以下是其工作原理的详细解析：

1. 激光测距原理

三维激光扫描仪的核心是测距系统，主要分为以下三种技术：

脉冲式（Time-of-Flight, TOF）

通过计算激光脉冲从发射到反射回接收器的时间差，结合光速计算距离

TOF技术适合长距离测量（如地形测绘），精度可达毫米级，但短距离分辨率较低。

相位差式（Phase-Shift）

对激光束进行幅度调制，通过测量发射波与反射波的相位差计算距离。

三角测距法（Triangulation）

通过激光发射器、接收器（如CCD相机）与目标点构成的三角形几何关系计算距离。适用

于近距离高精度扫描（如逆向工程），但对环境光敏感。

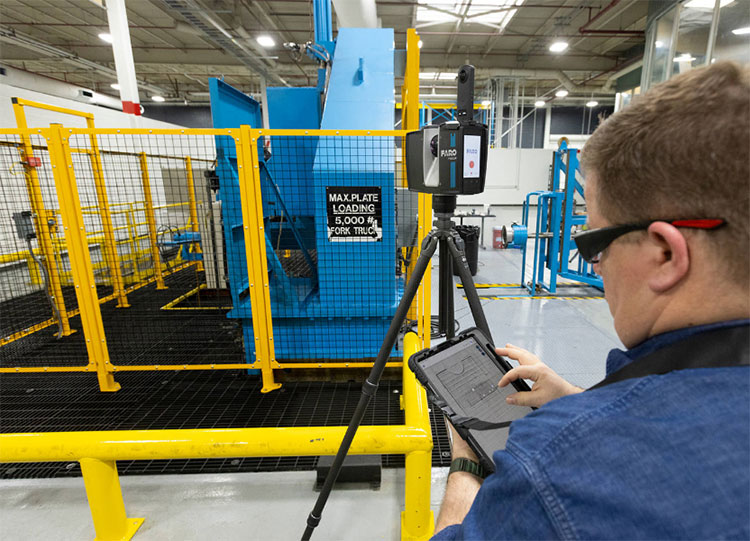

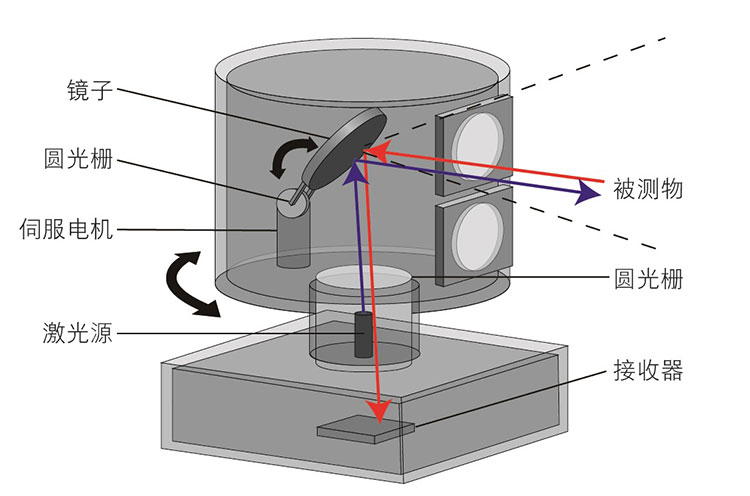

2. 扫描与定位机制

光束偏转系统

激光束通过旋转镜、振镜或多棱镜实现水平和垂直方向的偏转，覆盖待测物体表面。常见

的扫描模式包括线扫描（如旋转激光平面）和面扫描（如Lissajous轨迹）。

多传感器协同

扫描仪内置惯性测量单元（IMU）、GPS（户外用）或编码器（移动平台），结合标靶球

或特征点匹配，将局部点云拼接为全局坐标系下的完整模型。

3. 点云生成与数据处理

数据采集

每秒可捕获数万至百万个点，每个点包含三维坐标和反射强度（Intensity）信息。例如，

地面激光扫描仪（Terrestrial Laser Scanner, TLS）的典型点距为1-5mm@50m。

噪声过滤与配准

通过统计滤波、半径滤波去除离群点，并利用ICP（Iterative Closest Point）算法对齐

多站扫描数据。附加RGB相机还可生成彩色点云。

三维建模

点云经三角化（如Poisson重建）或NURBS曲面拟合，转化为CAD模型或BIM数据。

4. 关键性能参数

精度：受测距误差、角度分辨率（如0.001°）和系统校准影响。

测程：从几厘米（三角法）到数公里（机载LiDAR）。

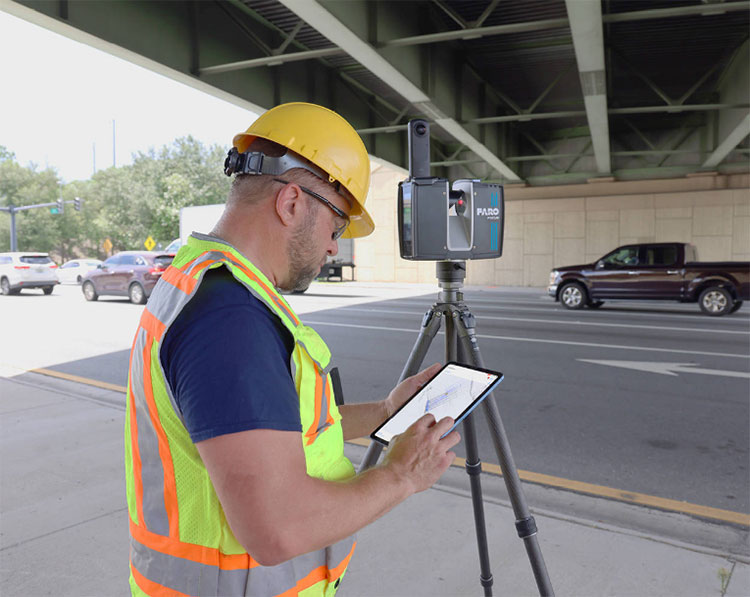

扫描速率：高速扫描仪可达200万点/秒（如FARO Focus系列）。

5. 应用示例

建筑测绘：通过点云检测墙体变形。

自动驾驶：车载LiDAR实时生成环境三维地图。

考古数字化：高精度记录文物几何细节。

三维激光扫描仪通过激光测距与动态扫描的结合，实现了高效、非接触式的三维数据采集。

其技术选型需权衡测程、精度和场景需求，而后续的点云处理能力直接决定了最终模型的

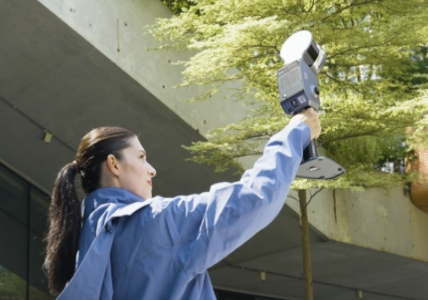

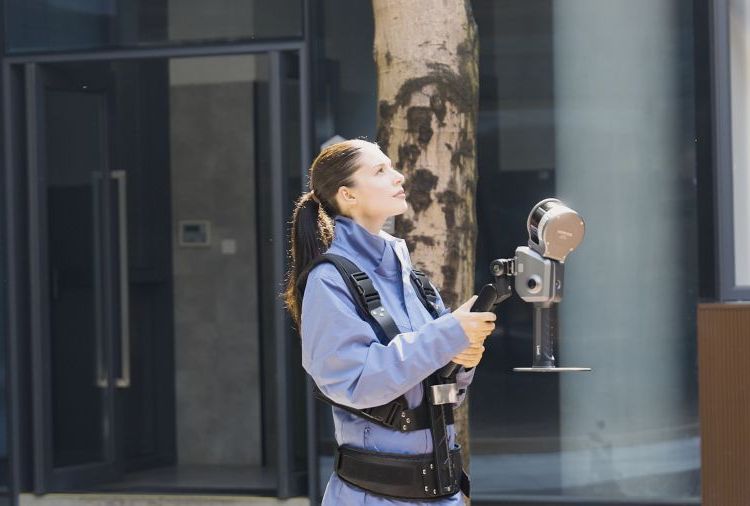

可用性。随着SLAM（即时定位与地图构建）技术的发展，便携式扫描仪正推动三维数字

化迈向实时化与智能化。
