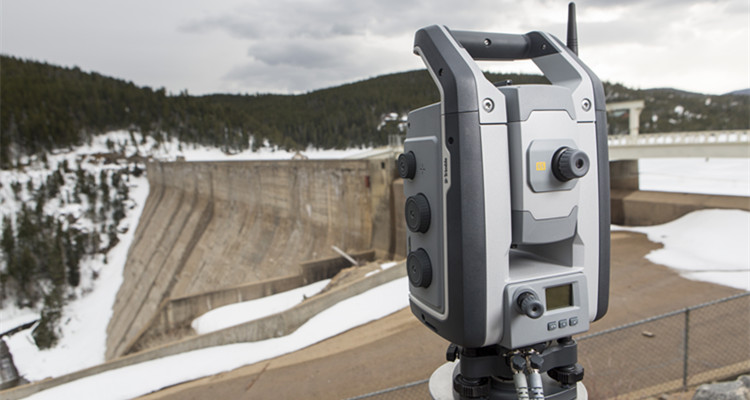

Trimble S9-S9HP全站仪
2017-06-05
热度：5624 ℃
性能和精度
Trimble? S9全站仪集成了较好的外业技术、高等级精度和专业工程特性，具有较好的性能和精度。您可以把扫描、影像和测量组合到单一解决方案中，或者通过长测程精细锁定FineLock?和Trimble DR高精(HP) EDM等选项，专注于高精度等级的测量，用于高精度要求的工程应用中，内业数据处理时您可以信靠强大的Trimble Business Center和Trimble 4D办公软件，让它们帮助您处理和分析数据。
为专项工程应用而设计
Trimble S9全站仪为专项工程应用而设计，例如：监测和隧道工程等。在这些工程中，您需要一个具有速度、精度和可靠性的解决方案。S9 HP全站仪中的Trimble DR HP EDM与您选择的1”或0.5”角精度和长测程精细锁定相结合，能够灵活地应对最棘手的项目。
Trimble DR Plus 和 DR HP EDM
Trimble DR Plus范围测量技术提供了延伸范围直接反射测量功能，无需棱镜，您也能测量到极其远的距离。当测量棱镜时，S9 HP的DR HPEDM能够提供更高的精度。Trimble高性能的EDM与无摩擦驱动的MagDrive?伺服技术相结合，提供了快速测量能力，并且不影响精度。
Trimble SurePoint?精确瞄准
Trimble SurePoint?可以降低瞄准误差，您可以获得可信赖的测量结果，避免不必要的重测无论是风吹动，还是手触碰仪器，或是场地晃动，Trimble S9全站仪都能够瞄准并保持在目标上，主动消除不稳定因素带来的影响，确保每次都能精确地进行瞄准和测量。借助MultiTrack?技术和目标ID能力，测量员可以选择最适合现场条件的目标类型(被动或主动)，精确地找到并锁定正确的目标。
- 专为工程设计的Trimble Finelock功能 Trimble S9全站仪中工程专用的附加特性包括Trimble Finelock精细锁定技术和3R激光指示器。Trimble Finelock检测目标时不受周围棱镜的干扰，可用于近距离的高精度应用。TrimbleLongRange FineLock长测程精细锁定选项扩展了此功能。使用Trimble S9 HP的3R类激光指示器，您能够以可视化的方式在更大范围内对隧道或地下矿中的点作出标记。
- 性能(DR PLUS)角度测量传感器类型.............................................................带对径读数的绝对编码器精度(基于DIN 18723的标准偏离).................................................0.5"(0.15 mgon)或 1"(0.3 mgon)显示(最小计数) ..............................................................0.1" (0.01 mgon)自动水准补偿器类型...............................................................................置中双轴精度.......................................................................0.5" (0.15 mgon)范围....................................................................±5.4' (±100 mgon)距离测量精度(ISO)棱镜模式标准1....................................................................... 1 mm + 2 ppm精度(RMSE)棱镜模式标准.........................................................................2 mm + 2 ppm跟踪.........................................................................4 mm + 2 ppmDR模式标准.........................................................................2 mm + 2 ppm跟踪.........................................................................4 mm + 2 ppm延伸测程......................................................................10 mm + 2 ppm测量时间棱镜模式标准..................................................................................1.2秒跟踪..................................................................................0.4秒DR模式标准..................................................................................1-5秒跟踪..................................................................................0.4秒测量范围棱镜模式(在标准晴朗条件下2,3)单棱镜..............................................................................2,500米单棱镜长测程模式..........................................................5,500米(最大测程)最短距离..............................................................................0.2米DR模式反射箔20毫米.........................................................................1000米最短可能距离............................................................................1米DR延伸测距模式白色卡(90%反射)4.....................................................................2200米扫描范围2,3...............................................................................1-250米速度4.............................................................................可达15点/秒最小点间隔10毫米标准偏差......................................................................1.5 mm @ ≤50 m单一3D点精度..................................................................10 mm @ ≤150 mEDM规格光源.............................................................脉冲激光二极管905nm，1类激光光束发散棱镜模式水平........................................................................... 4厘米/100米垂直........................................................................... 8厘米/100米光束发散DR模式水平........................................................................... 4厘米/100米垂直........................................................................... 8厘米/100米大气改正...........................................................–130 ppm ～ 160 ppm，连续-----------------------------------------------------------------------------------------------------性能(DR HP)角度测量角精度(基于DIN 18723的标准偏离)..............................................0.5" (0.15 mgon)或 1"(0.3 mgon)角度显示(最小计数)...........................................................0.1" (0.01 mgon)距离测量精度(ISO)棱镜模式标准1......................................................................0.8 mm + 1 ppm精度(RMSE)棱镜模式标准.........................................................................1 mm + 1 ppm跟踪.........................................................................5 mm + 2 ppmDR模式标准.........................................................................3 mm + 2 ppm跟踪........................................................................10 mm + 2 ppm测量时间棱镜模式标准...................................................................................2.5秒跟踪...................................................................................0.4秒DR模式标准..................................................................................3-15秒跟踪...................................................................................0.4秒测程棱镜模式(在标准晴朗条件下2,3)单棱镜...............................................................................3,000米单棱镜长测程模式.....................................................................5,000米三棱镜长测程模式.....................................................................7,000米最短距离...............................................................................1.5米DR模式最短距离...............................................................................1.5米EDM规格(DR HP)光源..........................................................................激光二极管660nm；棱镜模式下为1类激光，DR模式下为2类激光光束发散水平.............................................................................4厘米/100米垂直.............................................................................4厘米/100米-----------------------------------------------------------------------------------------------------系统规格水准器三角基座圆水准器.....................................................................8'/2毫米LC显示屏电子双轴水准器分辨率..................................................0.3" (0.1 mgon)伺服系统MagDrive伺服技术集成伺服/角度传感器电磁直驱旋转速度..............................................................................115度/秒正镜至倒镜旋转时间.......................................................................2.6秒定位速度180度............................................................................2.6秒制动夹和慢速运动............................................................伺服驱动，无限微调对中对中系统.........................................................................Trimble 3-pin光学对中器......................................................................内置光学对中器对焦距离放大倍数...........................................................2.3×/0.5米至无限远望远镜放大倍数..................................................................................30×孔径....................................................................................40毫米视场..........................................................................2.6米(在100米处)对焦距离.........................................................................1.5米至无限远带照明十字丝........................................................................可变(10档)自动对焦..................................................................................标准相机(在DR高精版中也有此选件)芯片........................................................................彩色数字图像传感器分辨率...........................................................................2048x1536像素焦距....................................................................................23毫米景深...............................................................................3米至无限远视场.............................................................................16.5°x 12.3°数字缩放4档...................................................................(1x、2x、4x、8x)曝光.........................................................................点测光、HDR、自动亮度................................................................................用户可定义图像存储.....................................................................可达2048x1536像素文件格式..................................................................................JPEG电源内置电池.............................................................可充电锂电池，11.1V-5.0Ah外部电源..........................................................................12 V只有外部工作时间5一块内置电池.....................................................................大约6.5小时三块内置电池(在多电池适配器内)....................................................大约18小时全自动托架(带一块内置电池)..........................................................13.5小时视频全自动工作时间7一块电池.............................................................................5.5小时三块电池(在多电池适配器内)............................................................17小时重量和体积仪器(自动锁定).........................................................................5.4公斤仪器(机器人)...........................................................................5.5公斤Trimble CU控制器.......................................................................0.4公斤三角基座...............................................................................0.7公斤内置电池..............................................................................0.35公斤横轴高度...............................................................................196毫米自动锁定和机器人测量被动棱镜............................................................................500–700米Trimble MultiTrack目标...................................................................800米Trimble ActiveTrack 360目标(DR Plus EDM).................................................500米Trimble ActiveTrack 360目标(DR HP EDM)...................................................200米自动锁定瞄准精度，在200米处，标准偏差3被动棱镜............................................................................<2毫米Trimble MultiTrack目标..............................................................<2毫米Trimble ActiveTrack 360目标.........................................................<2毫米最短搜索距离.............................................................................0.2米内置/外置电台类型........................................................2.4 GHz跳频、扩频电台搜索时间(通常)7........................................................................2–10秒精细锁定(FINELOCK)精细锁定瞄准精度(在300米处)(标准偏差)3...........................................................................<1毫米到被动棱镜测程(最小-最大)3.........................................................20–700米棱镜间最短间隔(在200米处)..............................................................0.8米长测程精细锁定(不是每种机型都有)瞄准精度(在2,500米处)(标准偏差)3........................................................................<10毫米到被动棱镜测程(最小-最大)3,8.....................................................250-2,500米棱镜间最短间隔(在2500米处)...........................................................<10.0米GPS搜索/地理锁定(GEOLOCK)GPS搜索/地理锁定(GEOLOCK)...............................................................360度或已定义的水平和垂直搜索窗口获取解的时间9.........................................................................15-30秒重获目标时间.............................................................................<3秒测程.................................................................自动锁定和机器人测程限值其它规格激光瞄准器(同轴，标配) ...............................................................2类激光激光瞄准器(非同轴，不是每种机型都有) ................................................3R类激光内置跟踪光...................................................................不是每种机型都有工作温度........................................................................–20oC～+50oC防尘防水.................................................................................IP65湿度.............................................................................100%，防凝结通讯...................................................................USB、串口、Bluetooth?6安全性.........................................................双层密码?；?，Locate2Protect10跟踪速率................................................................................10 Hz1 标准偏差符合ISO17123-4。2 标准晴天：无薄雾。阴天或适度阳光，带少许热流光。3 测程和精度取决于大气条件、棱镜尺寸和背景辐射。4 柯达灰色卡，类别号E1527795。5 –20oC时的能力是+20oC时能力的75%。6 蓝牙类型的核准情况视具体国家而定。联系当地的Trimble授权经销合作伙伴，了解详细信息。7 取决于所选搜索窗口的大小。8 长测程精细锁定可以从20米距离与标准精细锁定配合使用。9 获得解算结果的时间取决于卫星的几何质量和GPS的位置。10 功能和可用性取决于具体区域。
- Trimble S9-S9HP全站仪可选配：全站仪三脚架、全站仪棱镜包/棱镜组、全站仪对中杆、
