单波束/多波束测深仪

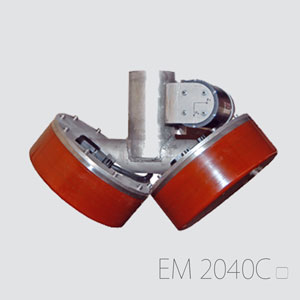

华测EM 2040C多波束测深仪
EM 2040C是一款基于EM2040技术的浅水型多波束测深仪，适用于高分辨率测图和海底检测?；荒芷髂谥梅⑸涞ピ虢邮盏ピ?，尺寸大小与EM3002相同。该系统满足甚至超过IHO-S44 特级标准以及更加严格的LINZ指标。当频率覆盖范围在200kHz到300kHz时，单换能器覆盖角度高达130o，扫宽是水深的4.3倍。采用双换能器时，每个换能器倾斜35-40o，覆盖角可达到200o，平坦海底的扫宽可达到10倍水深。
? 高分辨率
? 频率范围宽
? 脉冲长度短，频带宽度大
? 线性调频技术（FM chirp）
? 实时roll和pitch稳定
? 近场聚焦发射与接收波束
? 水柱图像显示
? 海底声呐图像
? 耐压深度为50m
? 易安装
? 双探头（可?。?/span>
? 双条带（可?。?/span>
产品规格
频率范围
200-400kHz（增幅10kHz）
波束宽度
1°X 1°@400kHz
最大Ping率
50Hz
波束Roll稳定
+/-15°
波束Pitch稳定
+/-10°
最多测深点数/Ping
400（单探头，单条带）（标准）
800(单探头,双条带)（选配）
1600(双探头,双条带)（选配）
覆盖角度
至130°（单探头）
至200° (双探头）
波束模式
等角,等距和高密度模式
脉冲长度
25μs至12ms
物理尺寸
声呐探头
332*119（直径*高） 21kg（水中重12.6kg）
处理单元（4U 19”机柜）
447 x 178 x 345 mm（W x H x D） 15kg
工作站（4U 19”机柜），or HWS 14P(笔记本)
427 x 178 x 480 mm（W x H x D） 20kg
19”显示器
483 x 444 x 68 mm（W x H x D） 12kg
最大深度
最大覆盖宽度
单探头
双探头
200kHz
490m
525m
625m
300kHz
450m
525m
625m
400kHz
265m
250m
350m
