思拓力S9II专业型RTK

2017-07-05 热度：10612 ℃

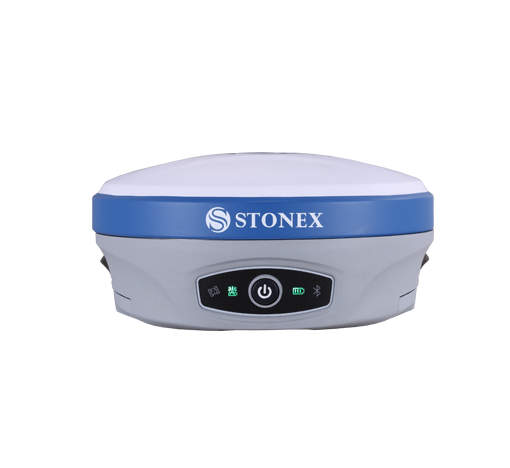

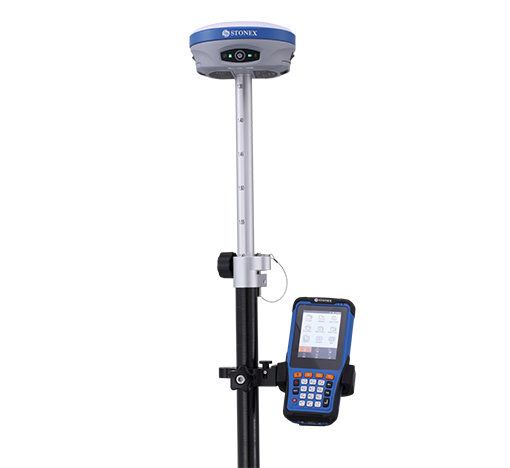

思拓力S9II专业型RTK

　　品质

　　真正的全镁合金机身，组合天线设计，支持热切换的双电池配置，还有第三代倾斜测量技术无需校准即可精准测量，4G全网通为智能操控提供极速保障……这些功能让S9Ⅱ更智能、更创新、更专业，铸就品质。

　　全镁合金机身设计

　　S9 II 所用材质进一步升级，机身壳体内外均采用高强度镁合金，做到了真正的全镁合金设计，更加轻巧、坚固、耐用的同时，内部元器件之间实现了完全无线化连接，整机更稳定可靠。

　　全集成组合天线

　　组合天线已成为思拓力第二代RTK产品的标配，GNSS天线、蓝牙?？?、WiFi通讯?？?、4G?？楦叨燃?，即简化了设计，降低了维护，又能减少不同元器件之间的相互串扰，可靠性得到提升。360°无死角天顶信号通讯，进一步改善了设备间信号传输的质量与距离。

　　双智能锂电池长续航

　　机载双智能锂电池，一键电量感知，更和手簿电池相互通用。自动切换供电，单块电池也能正常工作。支持电池热切换、热插拔，确保S9 II 永不断电。电池仓各自独立，提供多重保障，防止不慎跌落时出现电池盖脱落的情况。

　　板卡，高效解算“动力”

　　板卡被视为RTK的“发动机”，S9 II 搭载的板卡引擎，提供高效解算“动力”。336通道，不仅支持全星座，更是完整支持全系统---- 全球卫星导航系统、区域卫星导航系统、广域增强系统，以及星基增强系统?？梢陨昵肟∣mniSTAR/RTX功能，满足测量作业单机厘米级精度要求。

　　第三代倾斜测量技术

　　对倾斜测量技术的持续研发，让这项技术变得更加成熟而简单。S9 II 内置高灵敏度电子气泡，应用多点倾斜测量算法，在测量时无需校准既能获得精准数据，进一步提高了作业效率。

　　智能测量新体验

　　搭载Linux智能操作系统，支持第二代WebUI，带来更多智能体验。内置全频段网络?？?，支持移动、联通、电信的2/3/4G信号，真正做到全网通，数据传输更有保障，为智能操控提供极速保障。

　　全行业解决方案

　　SurPad4.0不仅仅是一次简单的版本升级，而是对于测量的重新思考。提供覆盖全行业整个工程生命周期的测量解决方案，带来质的飞跃?？捎τ糜诠?、测绘、水利水电、工程施工、市政建设、地下管线等多个行业，涉及道路测量、电力测量、水利工程测量、大地测量、地形测图、管线测量、施工放样、地籍测量等。

S9 Ⅱ 技术参数	S9 Ⅱ STD	S9 Ⅱ PRO
接收机特性
卫星跟踪	BeiDou，GPS，GLONASS，Galileo
	---		OmniSTAR,Trimble RTX（此项服务申请开通）
	220通道		336通道
操作系统	Linux操作系统，具有WebUI功能
初始化时间	<10s
数据输出速率	1Hz--- 50Hz
初始化可靠性	>99.99%
接收机外观
外观	人体工学圆形设计
按键	电源键
指示灯	卫星，数据链信号，电量、蓝牙
标称精度
静态精度	平面精度：±(2.5mm+1ppm ) RMS 高程精度：±(5mm+1ppm) RMS
RTK精度	平面精度：±(8mm + 1ppm) RMS 高程精度：±(15mm+1ppm) RMS
RTX定位	---		平面精度：4cm
	---		高程精度：8cm
电气化参数
主机功耗	3.0W
智能电池容量	热切换电池3.7V 6800mAh*2
电池工作时间	15h（静态模式）；12h（移动站模式）
外接电源	可外接电源；普通充电宝可充电
物理特性
尺寸	156mm*76mm
重量	1.1kg
材质	镁合金外壳
工作温度	- 40℃～+70℃
存储温度	- 50℃～+80℃
湿度	抗100%冷凝
防水防尘	IP67级
冲击震动	IK08级
静态存储
存储格式	Dat/Rinex
存储空间	标配16G芯片式存储，可自定容量
存储方式	可同时存储两种格式数据
下载方式	支持USB下载和Web网页下载
通讯
I/O接口	1个七针LEMO数据口，USB数据下载，U盘升级功能 1个五针LEMO接口，可外接输出输入，外接供电 1个TNC电台接口
差分格式	RTCM2.X、RTCM3.X、CMR、CMR+、SCMRX
电台	外置发射:5W/10W/20W/30W（可调）,116个频段可调
	内置功率：0.5W/1W可调
	频率：410- 470MHz
	TrimTalk,TrimMark 3,SOUTH,PCCEOT,Geotalk
WiFi	802.11b/g/n
蓝牙	2.1/4.1 LE双模，支持闪联
辅助测量
倾斜测量	全系标配第三代倾斜测量
电子气泡	有
数据输出
输出格式	NMEA 0183、PJK平面坐标、二进制码
输出方式	蓝牙/WiFi/RS232/电台/网络
内置网页
查询功能	可以查询所有接收机信息
设置功能	支持Web 网页功能，无需手簿也可以设置工作模式，设置系统参数、蓝牙、 WiFi 输出、启动基准站、下载静态数据、固件升级
远程服务	远程升级、智能云服务、数据下载
手簿参数
型号	P9A
操作系统	Android 6.0(可选配Windos Mobile 6.5系统）
CPU	1.5GHz，4核
RAM+ROM	2GB+16GB，支持T-Flash存储卡
移动网络	4G: TDD-LTE/FDD- LTE移动、电信、联通全网通
摄像头	后置600万像素，自动对焦
数据传输	USB Type C接口，支持OTG功能
无线通信	WiFi、蓝牙
屏幕	3.7英寸Blanview TFT半透半反屏、480*640VGA分辨率
按键	全数字字母多功能物理键盘
电池	24.5 wh大容量电池，续航>20小时，充电1小时
三防	IP67级
传感器	电子罗盘、重力感应器、光感应器、陀螺仪、气压计
