徕卡DISTO S910激光测距仪在刑事案件现场勘察中的应用

　　1，工作中的痛点

　　为了避免破坏现场，需要非接触测量，传统的皮尺却无法实现。

　　现场需要测量各个证物的位置关系及其在房间的相对位置，但是普通的测距仪无法实现。

　　2，传统测量方式

　　现场一名刑侦人员使用皮尺或普通测距仪测量距离，另一名刑侦人员使用纸、笔绘制草图并记录数据。

　　3，方案优化设想

　　是否有一个轻便小巧且操作简单的仪器，可以直接非接触测量各个证物和房间，并输出CAD图形文件？徕卡DISTO S910手持激光测距仪（掌上全站仪）就可以实现，而且还可以测量血泊面积、痕迹角度等。

　　4，主要测量功能

　　将仪器放置在现场，旋转仪器，依次测量各个证物及房角，输出CAD图形文件及各被测点的照片。

　　顺时针或逆时针测量血泊边缘点，得到血泊面积。

　　5，操作步骤说明

　　证物测量-架设仪器

　　 可使用底座放置在桌面或地面测量（如下图左侧）。

　　 可使用专业适配器和三脚架，照准更精确（如下图右侧）。

　　注：徕卡DISTO S910激光测距仪套装包含主机、适配器、三脚架和仪器箱等。

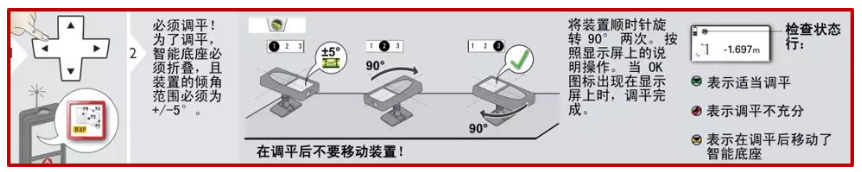

　　证物测量-智能整平

　　 按“FUNC”进入功能菜单，选择DXF数据采集功能。

　　 仪器自动进入整平界面，竖直旋转仪器至大致水平，仪器开始自动校准。

　　 顺时针水平旋转仪器90°，仪器开始自动校准。

　　 再次顺时针水平旋转仪器90°，仪器开始自动校准。

　　 屏幕显示“√”，整平完成。

　　注：校准期间请勿触碰仪器。

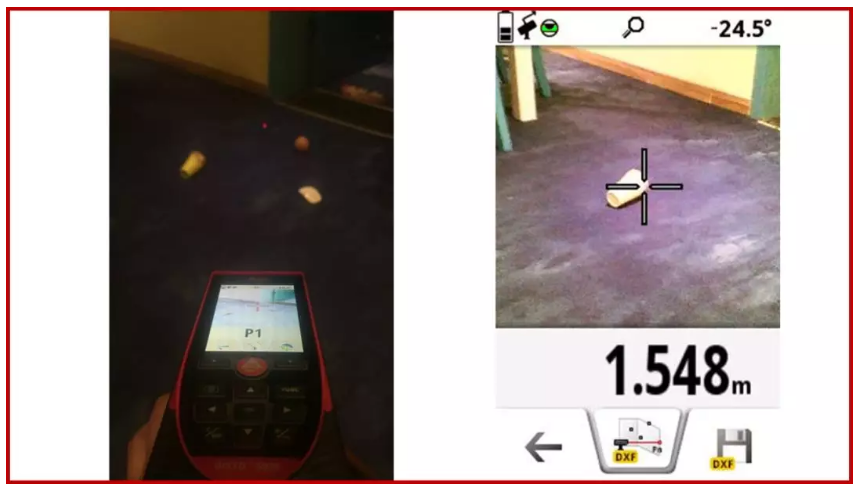

　　证物测量-数据采集

　　 按“数码取景器”按钮打开照准辅助摄像头，上下键缩放，左右键调明亮。

　　 依次照准需要测量的证物，按“DIST”键测量。

　　 如需测量房屋，再依次测量各房角点。

　　 测量完毕，点击“保存”按钮。

　　注：单个CAD文件中点数最多30个，如果需要在一个图形文件中测量更多点，请使用手机或PC端传输软件。

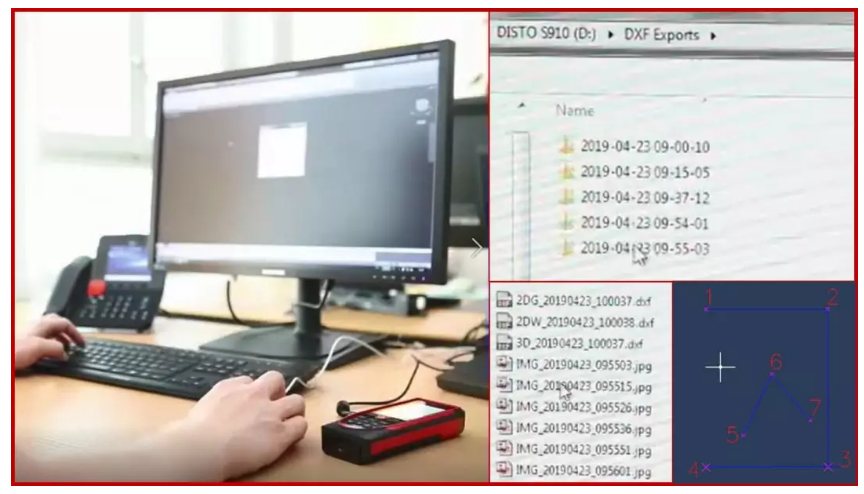

　　证物测量-数据导出

　　 用micro USB线连接DISTO S910和PC。

　　 打开S910存储器，拷贝出项目文件夹。

　　注：每个项目都有平面、立面、三维3个CAD图形文件及每个点的照片。

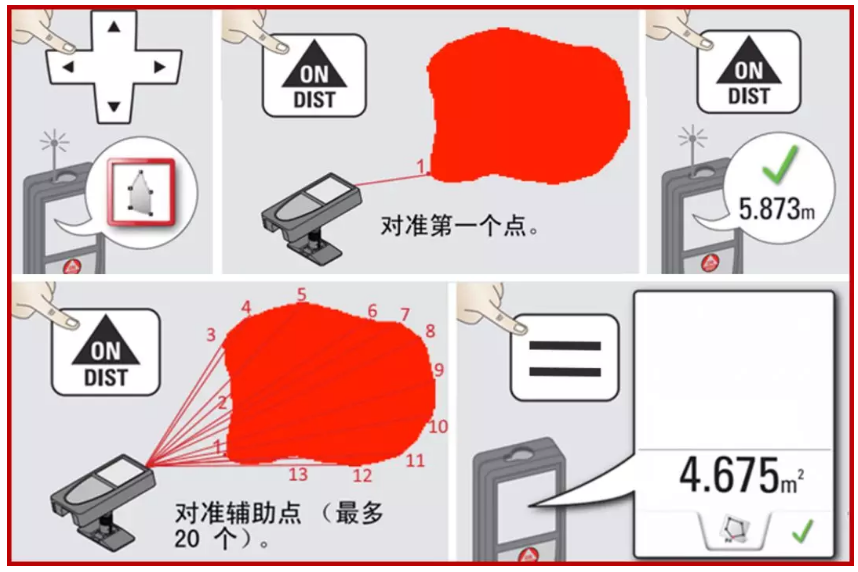

　　血泊面积测量

　　 架设仪器后选择“智能面积”功能。

　　 按照顺时针或逆时针的方向，依次测量血泊边缘，可使用“数码取景器”辅助照准。

　　 血泊边缘点测量结束后，点击“=”按键，得到血泊面积。

　　注：每个血泊最多可测20个边缘点。

　　6，应用价值分析

　　 相比卷尺、皮尺等，可实现非接触测量，?；ぐ阜⑾殖?。

　　 采用三维测量的方式，相比卷尺、皮尺等，数据更加精准。

　　 相比全站仪、扫描仪等，重量更轻，操作及数据处理难度大大简化。

　　 直接输出CAD图形文件，测量点自动拍照，简化数据处理难度。
