中纬ZDL700数字水准仪在建筑物沉降观测中的应用

　　应用背景

　　随着经济的迅速发展和科学技术的不断进步，使得许多工程项目在建设的过程中对其施工的准确度要求越来越高。因此，各种新技术、新功能的测量仪器也不断涌现，而电子水准仪更是得到了推广和普及。电子水准仪在各种工程项目施工的测量过程中得到了良好的应用，尤其是在沉降观测中更是发挥了重要的优势。本文以中纬ZDL700为例介绍其在沉降观测中的应用。

　　中纬ZDL700电子水准仪概述

　　中纬ZDL700由?？怂箍导牌煜轮形巢饬肯低常ㄎ浜海┯邢薰旧?，它是集光学技术、编码技术、图像处理技术、传感器技术和计算机技术于一体的高科技仪器。其主要特点是采用全新的影像传感器，满足国家二到四等水准测量的精度要求，内置多种测量模式和测量程序，自动读取观测数据并予以存储，每千米往返测高差中误差±0.7mm,为您轻松实现数字水准测量。

　　建筑物沉降观测特征及其对观测精度的要求

　　建筑物沉降观测是监测建筑物是否变形的主要方式之一， 它是通过定期监测变形观测点的高程并根据各点间的高程变化来确定建筑物的沉降量、倾斜度等参数，据此推断沉降变形对建筑物破坏影响程度，为采取必要的安全措施提供依据。目前沉降观测方法主要以几何水准测量为主。沉降观测时，在能表示沉降特征的部位设置沉降点，在沉降影响范围之外埋设水准基点，利用水准基点定期测量沉降观测点高程，从而在各个沉降观测点高程的变化中了解建筑物的沉降情况。

　　水准线路测量

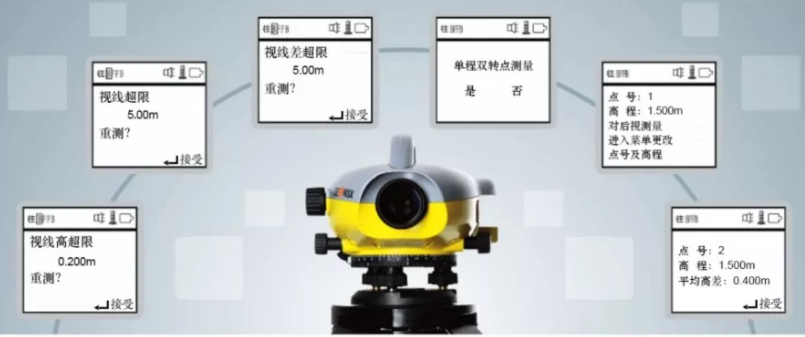

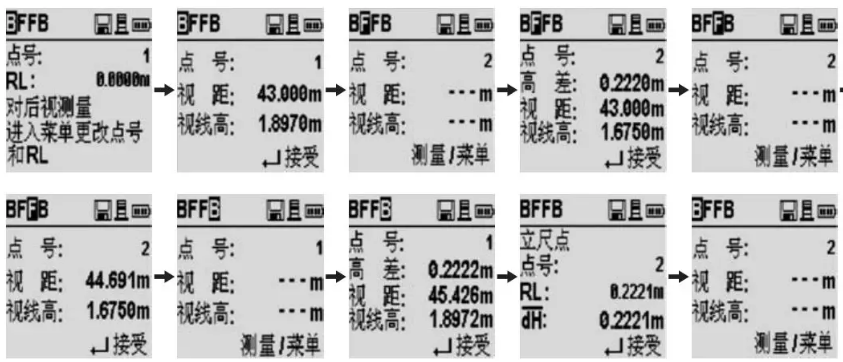

　　ZDL700有多种测量程序可选择，包括“二等水准测量”、“三等水准测量”“四等水准测量”、 “BF（后前）”、 “BFFB（后前前后）”和“BIF（后支前）”测量模式。 “二等水准测量”、 “三等水准测量”和“四等水准测量”模式是内置国标中相应等级线路测量限差的线路测量模式，提供测量顺序提示以及超出限差值提示。

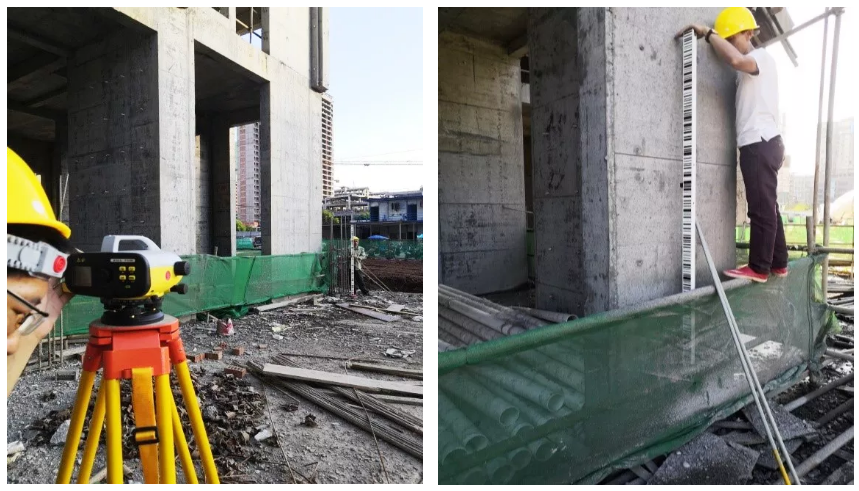

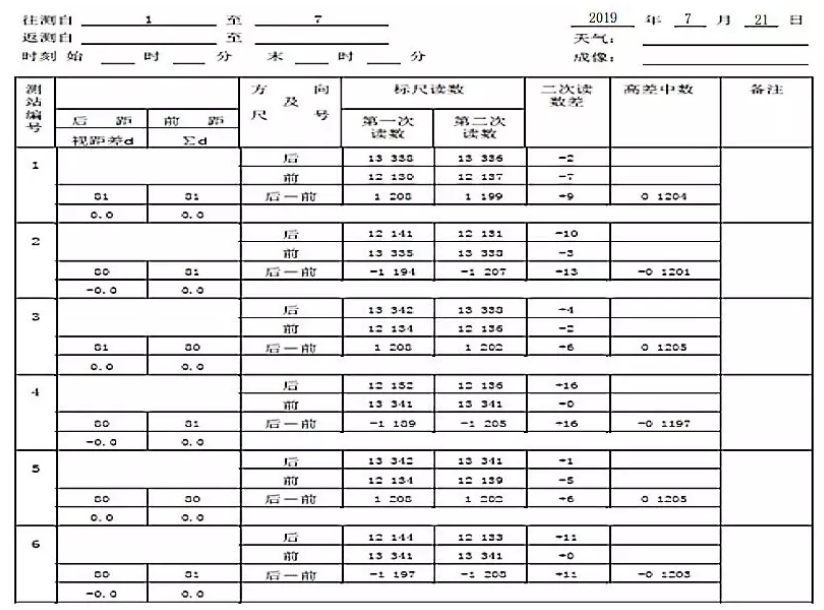

　　以一商业区在建大楼沉降观测为例，图为工程师正对已布设好的观测点进行观测数据采集。

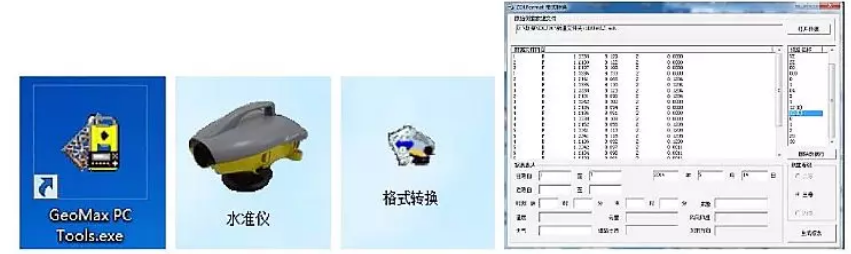

　　完成数据采集后，使用中纬数据传输软件GeoMax PC tools简单快捷的进行数据下载和数据格式转换并生成报表即可进行数据分析和处理。

　　中纬ZDL700数字水准仪，以其稳定的性能，可靠的精度已在多个项目中得以应用，此外在我们水准观测过程中可能会存在观测尚未完成但天色渐晚导致的光线较弱从而影响测量精度的情况，而中纬ZDL700数字水准仪只要有20Lux光照，差不多也就是一根蜡烛的亮度即可进行测量而且能够保证精度，同时其采用4节5号电池的灵活供电方式，能够有效的延长单日工作时长，提高工作效率。
