图文介绍几种全站仪测量方法

　　高程测量

　　1、仪器任意置点，但所选点位要求能和已知高程点通视。

　　2、用全站仪照准已知高程点，测出V的值，并算出W的值。（此时与仪器高程测定有关的常数如测站点高程，仪器高，棱镜高均为任一值，施测前不必设定。）

　　3、将仪器测站点高程重新设定为W，仪器高和棱镜高设为0即可。

　　4、照准待测点测出其高程。

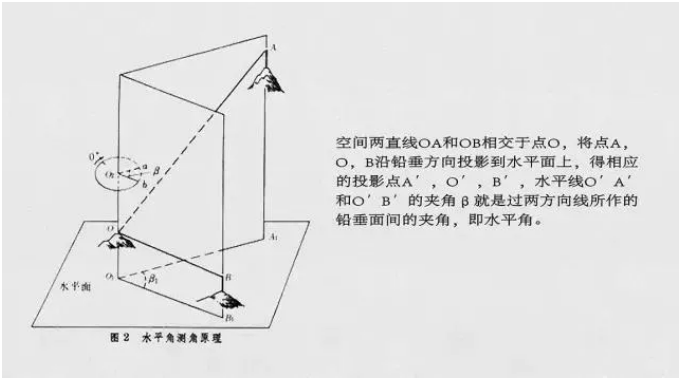

　　水平角测量

　　1、按角度测量键，使全站仪处于角度测量模式，照准第一个目标。

　　2、设置A方向的水平度盘度数为0°00′00"。

　　3、照准第二个目标B，此时显示的水平度盘度数即为两方向的水平夹角。

　　4、用于测量水平角的仪器，必须具备一个能置于水平位置水平度盘，且水平度盘的中心位于水平角顶点的铅垂线上。

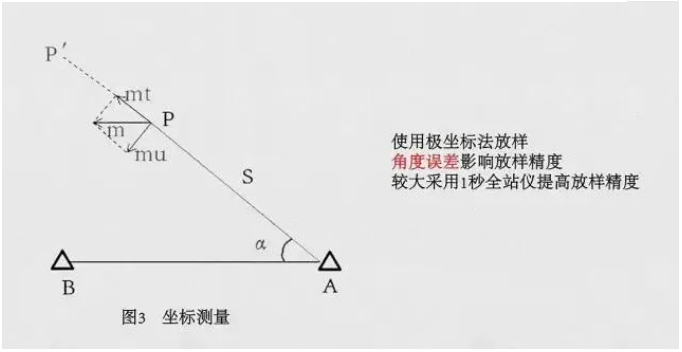

　　坐标测量

　　1、设定测站点的三维坐标。

　　2、设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。当设定后视点的坐标时，全站仪会自动计算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。

　　3、设置棱镜常数。

　　4、设置大气改正值或气温、气压值。

　　5、量仪器高、棱镜高并输入全站仪。

　　6、照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。

　　后交会测量

　　722R4L全站仪安置在某一待定点上，通过对两个以上的已知点处棱镜进行观测，并输入各已知点三维坐标及仪器高和棱镜高后，全站仪即可显示待定点的三维坐标。

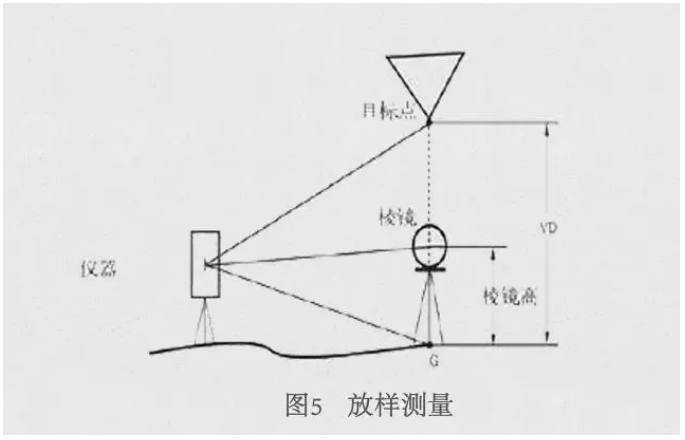

　　放样测量

　　1、将要测设的角度和边长（或坐标值）输入全站仪。

　　2、在放样过程中仪器显示角度和边长的实测值与放样值之差，根据显示的偏离值及符号调整棱镜位置，直至偏离值为零，此时棱镜所处位置即为要测设的点位。

　　4、有的电子全站仪还可通过图形显示棱镜上下左右前后的移动方向。

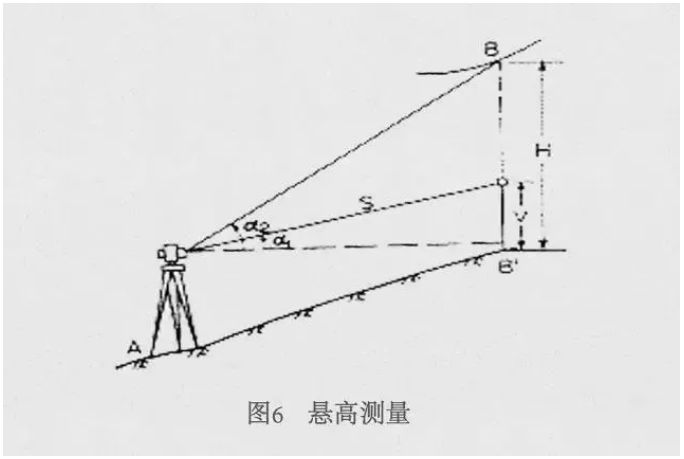

　　悬高测量

　　1、要测量某些不能设置反射棱镜目标（高压电线、桥梁桁架）的高度时，可在目标正上方或正下方处安置棱镜，输入棱镜高V。

　　2、瞄准棱镜并观测后，在瞄准目标，仪器即可显示目标的高度H。

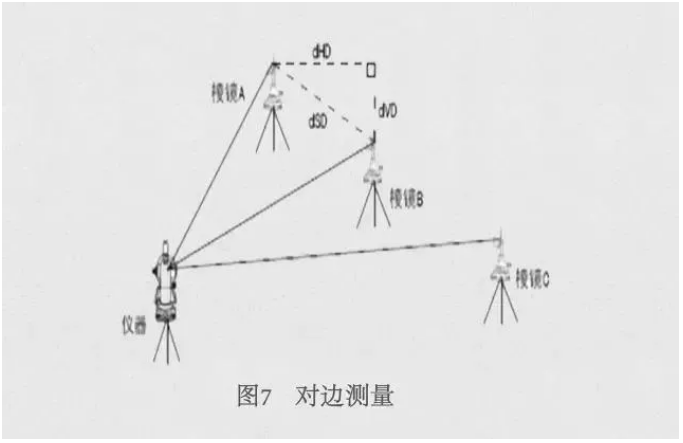

　　对边测量

　　如图：分别瞄准两个目标点处的棱镜并观测后，仪器即可显示出两个棱镜之间平距(dHD)、斜距(dSD)、高差(dVD)。

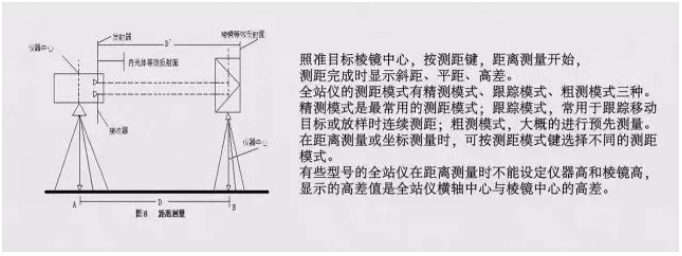

　　距离测量

　　1、首先设置全站仪棱镜常数。

　　测距前须将棱镜常数输入全站仪中，仪器会自动对所测距离进行改正。

　　2、其次，设置全站仪的大气改正值或气温、气压值。

　　光在大气中的传播速度会随大气的温度和气压而变化，15℃和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。实测时，输入温度和气压值，全站仪会自动计算大气改正值，并对测距结果进行改正。

　　3、接着，量仪器高、棱镜高并输入全站仪。

　　4、最后，全站仪距离测量。
