徕卡TS60全站仪-BIM解决方案助力国家重点地震实验室建设

　　项目背景：

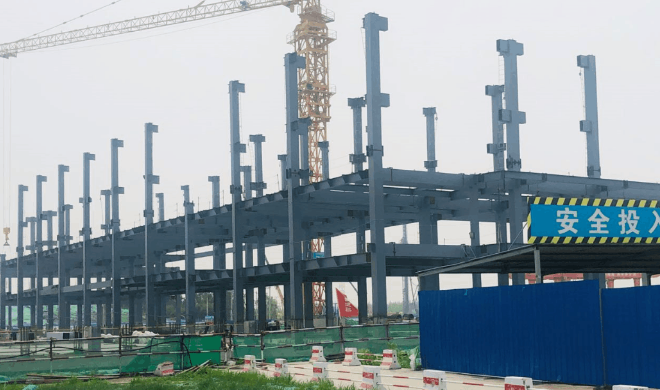

　　国家地震重点实验室基础设施建设，实验中心结构主体包括大型振动台和水下振动台两部分，其中地下3层，地上局部2层，为钢结构，最大高度35.85m，最大单体跨度78m，基坑最大深度18m。其中实验中心需现场拼接安装大型、高精度预埋件，工程量大、流程复杂，各埋件群组精度控制严格，施工难度高。

　　中建某局承建该大型地震工程模拟研究设施，创新性采用BIM手段进行覆盖全周期项目控制，采用预埋件拼装工艺：工厂预制，现场安装。主要预埋件为实验中心大型振动台基础预埋件和台面预埋件；水下振动台的作动器预留预埋件、造波机埋件组等。

　　项目难点：

　　预埋件种类多，施工精度要求高：安装和拼接（造波机、振动台、地面锚孔预等）总体误差三维精度控制在3mm之内。

　　预埋件都是定制，现场安装，需要将模型在实地精确安装，一次施工不可逆。

　　BIM流程施工，将内外业数据融合，依照设计模型进行施工，覆盖项目全周期。

　　徕卡解决方案：

　　徕卡TS60可以准确、及时地将设计数据从内业传输到外业现场，减少返工、材料浪费和工期延误，打通了BIM与施工的隔阂，能够贯穿于整个建筑测量项目，具体如下：

　　使用Revit软件完成BIM模型数据和坐标设计。

　　内业数据准备，使用Revit进行BIM模型数据提取。

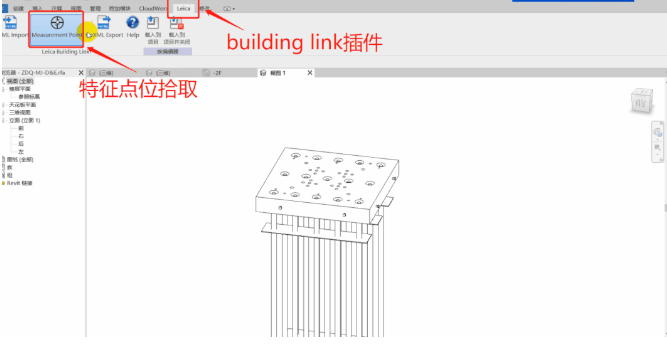

　　A.使用徕卡Building Link插件对模型进行设计坐标提?。?/span>

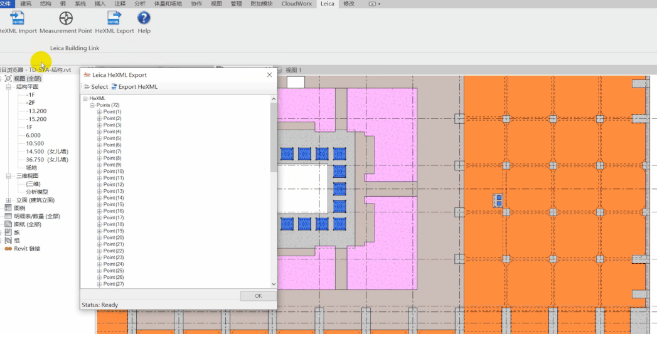

　　B.批量提取设计数据并输出为XML格式，使用Revit软件输出BIM模型数据DXF 格式：

　　C.将BIM模型数据的DXF格式、设计数据的XML格式导入徕卡TS60全站仪。

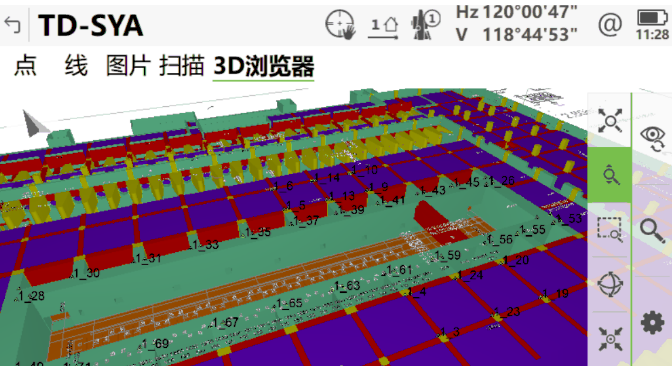

　　3. 外业通过超高精度测量机器人徕卡TS60的机载睿测软件Captivate来加载BIM模型和设计坐标，从而实现BIM模型的可视化测量和放样，并提供现场检核条件。

　　项目现场实施：

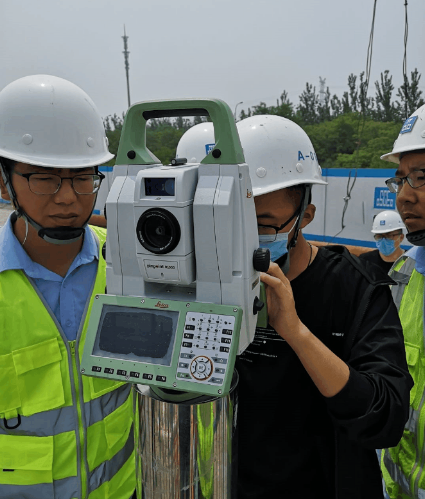

　　现场进行后方交会设站，直接进行测量、放样，选中某个设计点数据，使用TS60转向点功能+激光指示即可指向待放样点位，点击测距按钮可实时显示模型点位与实际位置差值：

　　总结：

　　1.第五代测量机器人徕卡TS60全站仪，手动照准和ATR自动照准角度测量精度均达到0.5″，可满足工程测量领域中各种精密工程的精度要求；

　　2.徕卡TS60全站仪搭载徕卡睿测软件Captivate，支持DXF、IFC等模型数据导入，可将内业设计数据XML无缝搬到施工现场，步步可检核；

　　3.通过徕卡Building Link插件，可帮助用户快速、批量、无冗余的提取设计数据，该软件操作简单、使用方便。
