徕卡全站仪大坝自动化监测方案

　　一、项目概况

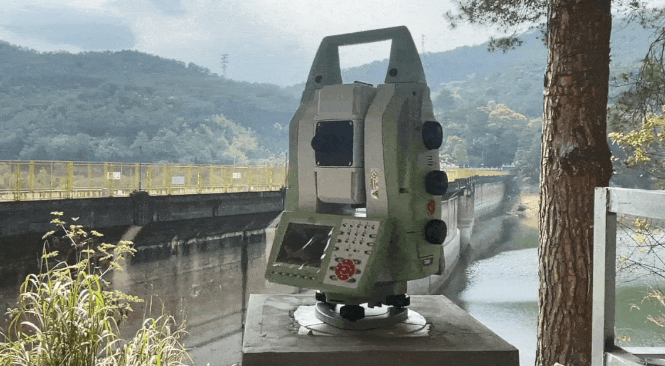

　　福建省某水力发电厂坝长约400米，坝高约70米，年发电量八亿多千瓦时，2021年该电厂投入建设大坝外观自动化监测系统，采用徕卡TM50全站仪+GeoMoS自动化监测方案，实现大坝监测全自动化。

　　二、系统组成

　　硬件：徕卡TM50全站仪*2、单棱镜监测点*11、双棱镜监测点*13、徕卡温度气压传感器*2；

　　软件：徕卡GeoMoS_CH；

　　通讯：光纤、TCP/IP、RS232及RS485通讯；

　　供电：220V交流电；

　　安防：观测房、自动卷帘门、视频监控；

　　三、方案设计

　　为了保证监测系统得到最准确的结果，并长期稳定地运行，本项目设计了多种提高自动化监测精度的方法及安防措施。

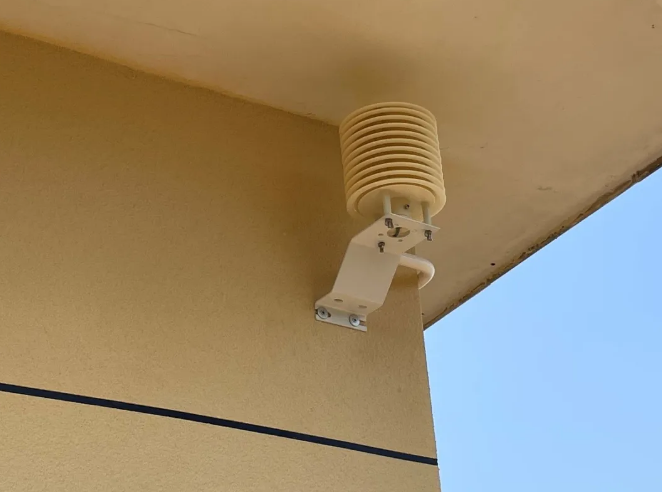

　　气象传感器

　　百叶箱内放置徕卡温度气压传感器，实时采集当前气象信息，通过徕卡GeoMoS软件读取数据，实时进行气象改正，进一步提高数据精度。.

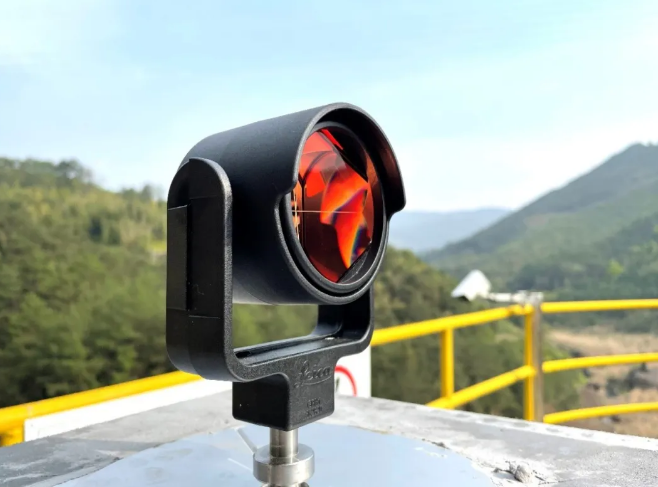

　　原装棱镜

　　原装棱镜有着优异的对中精度（＜1mm）、统一的棱镜常数，保证监测数据的准确性和可靠性。

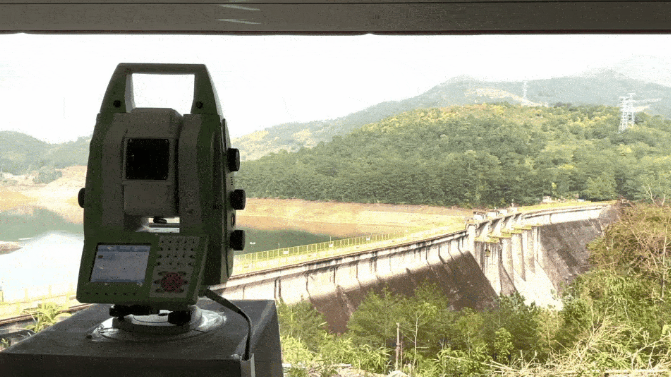

　　观测房&自动门

　　观测房能够防尘、防雨、防盗，自动卷帘门在每次监测开始前会自动打开。

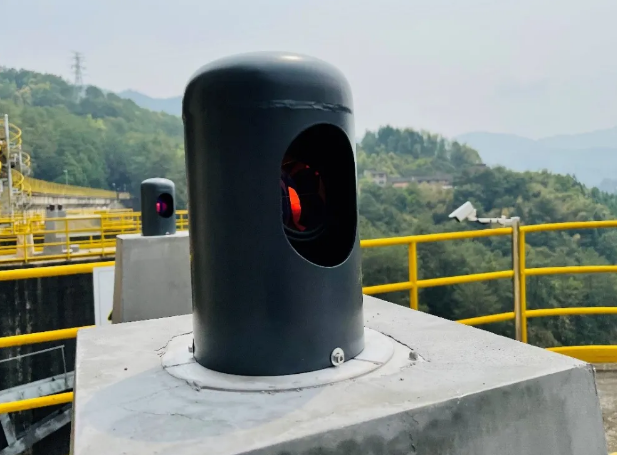

　　棱镜?；ふ?/strong>

　　由于坝区非全封闭，坝上人来人往，好奇心会驱使部分过往的人对监测设备驻足观看，用户总是担心棱镜被转动方向、被拿走？定制的不锈钢棱镜?；ふ钟氲撞慷灾信汤卫慰劢?，防止棱镜被盗及误碰。

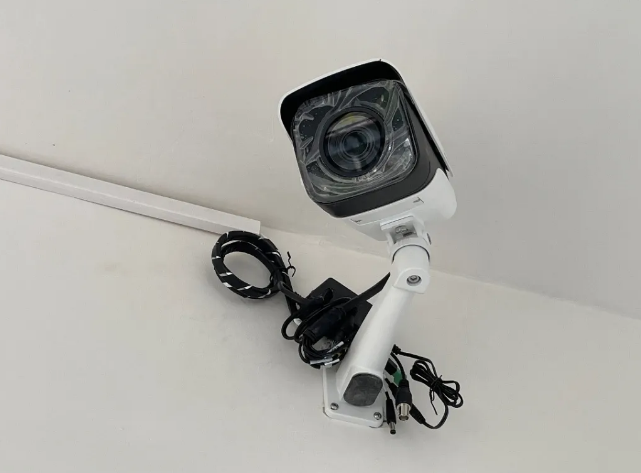

　　视频监控

　　全天候监控，设备防盗。监测运行情况实时监控，查看仪器及卷帘门运行状态。

　　变形区域外没有合适的后视点？

　　监测项目经常遇到没有合适位置安放后视点，这时，测站点本身也是稳定点。在特定条件下，如果周围没有条件选取后视点位置，多台徕卡TM50全站仪可在测站点位观测墩安装后视点，然后互相照准作为后视方向。

　　想要变形方向更直观？

　　取坝轴线作断面，横向位移平行轴线，纵向位移垂直于轴线，变形一目了然！

　　四、小结

　　徕卡水电自动化监测方案，实现24小时全天候自动化监测，徕卡TM50机器人全站仪在徕卡GeoMoS软件控制下全自动完成数据采集、计算、处理和分析工作，对于超出阈值的部分实现实时多媒体预警功能。

　　徕卡GeoMoS水电自动化监测方案，具有监测速度快、频率高、精度好的特点，适合无人值守的水电大坝使用，无论是夜间还是白天，都能实现连续不间断工作，深得全国用户的信赖。
