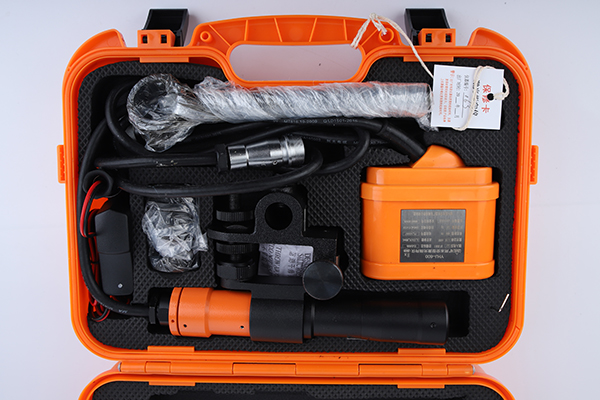

哈尔滨光学仪器 矿用本安型激光指向仪YHJ-600/YHJ-1200

仪器主要用于煤矿井下巷道开采时提供中腰线精准定位、运输管道、运输皮带、风管、水管、电缆铺设等方向定位

使用环境

大气压:86kPa~110kPa环境温度:-20℃~+40℃

空气相对湿度:≤96%RH (+25℃时)含有爆炸性气体（甲烷）和煤尘混合物的煤矿井下环境中

在无明显破坏绝缘的气体或蒸汽的环境中污染等级:3级

基本参数

安装方式:携带式

防爆形式:矿用本安型

防爆标志:Exibl

激光指向仪工作制:连续性运行不少于45h

光功率:不大于15mW

有效射程:1200m( YHJ-1200 )

光斑直径:在100m、200m、300m处光斑直径应不大于15mm、25mm、35mm,在1200m处光斑直径应不大于80mm

光斑漂移量:在100m、200m、300m处光斑漂移量应不大于5mm,在1200m处光斑漂移量应不大于10mm

横向、纵向粗调:360°任意

横向、纵向调节范围:≥±1.5°

主机组尺寸:242x250 x 138 ( mm )

电源外壳尺寸:107x 42x70 ( mm )

重量:4.0kg

一.仪器的特点

YHJ矿用本安型激光指向仪是集电子、光学、精密机械等技术为一体的仪器。具有外形美观、体积小、重量轻、防爆等特点。仪器通过悬挂组可快速固定在锚杆上，可在360°范围任意粗调,微调准确;调节方便，制动可靠。产品采用自主研发的光学系统可采用红、绿两种光源，光斑大小、射程满足矿下施工需求。产品配用DC3.6V

LH400-D61HC3BRL电源组，不需要在现场接入其他电源，可使仪器广泛用于无交流电源厂所或频繁移动的场所,可连续长时间工作。

二、结构特点和工作原理

1．结构特点:

仪器将电子、光学、精密机械组合为一体，采用长时间可连续工作的DC3.6VLH400-D61HC3BRL电源组,更适合电源连接有难度工作场地。

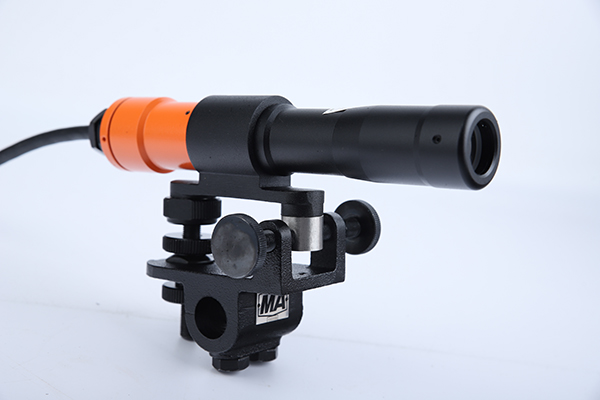

仪器粗调采用360°可旋转锁紧机构，安装采用固定杆和悬挂组锁紧装置，固定仪器更方便快捷。仪器通过微调机构可在不小于±1.5°范围内进行水平、垂直细微调整。2.工作原理:

浇封的激光器模组由产品配备DC3.6V LH400-D61HC3BRL电源组供电，发射激光束;由WF20-J3TA/WF20-K3ZA直式对接压紧插头/插座控制主机组和DC3.6V

LH400-D61HC3BRL电源组的通断;仪器产生激光束，再通过光学系统产生远程指向激光束，其射程分别达到600米、1200米;DC3.6V LH400-D61HC3BRL电源组具有限流、短路?；すδ?。

三、安装、调节

（ 1）首先将一根20～22毫米的锚杆(用户自备)打入巷道顶板上固定。

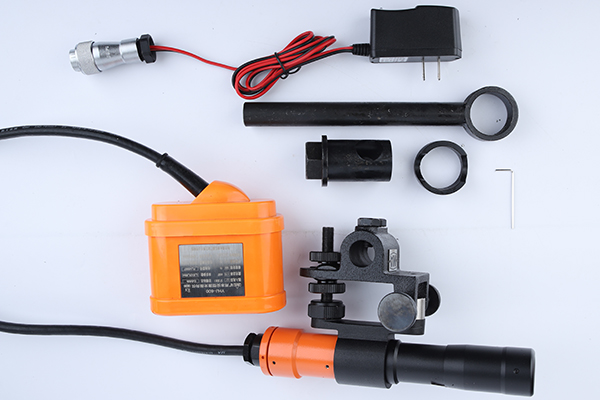

(2)固定杆穿过固定座，用螺栓将仪器安装在固定杆上，再如图所示将螺塞、固定环、锁紧座固定在事先安装好的锚杆上。

2．调节、使用

仪器电源连接:DC3.6V LH400-D61HC3BRL电源组的直式对接压紧插座与主机组的直式对接压紧插头正确连接，确认电路无松动和短路后，紧固插头上的固定套，激光模组被通电点亮。

（ 1）根据测量仪器的指向需要，进行仪器垂直方向、水平方向粗调。

垂直方向粗调:松开螺塞，沿锚杆转动仪器使激光束在垂直方向调整到理想位置（中腰线处）锁紧螺塞即可。

水平方向粗调:松开螺栓，沿固定杆移动仪器使激光束在水平方向调整到理想位置(中腰线处）锁紧螺栓即可。

(2）再根据工程需要精确调整激光束的方向，调整方法如下:

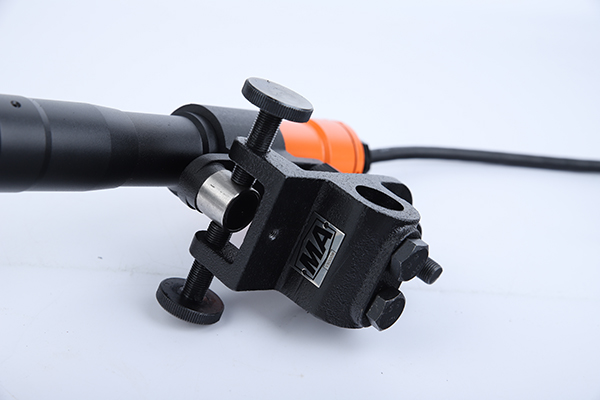

水平方向调整:先锁紧垂直调整螺旋，同时同方向旋转左右两个水平调整螺旋，使光斑水平移动，调整好后将两螺旋锁紧;

垂直方向调整:先锁紧水平调整螺旋，同时同方向旋转上下两个垂直调整螺旋，使光斑垂直移动,调整好后将两螺旋锁紧即可。

(3）当DC3.6V LH400-D61HC3BRL电源组电压过低时，激光变暗或不亮，请松开固定套，及时分离直式对接压紧插头插座，避免电池组因深度放电而损坏，同时换上另一组充足电的DC3.6VLH400-D61HC3BRL电源组。

( 4 ）DC3.6V LH400-D61HC3BRL电源组请在井上充电!

请注意:光斑水平、垂直方向向调整准确后，必须同时锁紧调整螺旋。仪器出厂时，光斑在射程内已校验，用户现场免调试。如果用户需要调整，请参考故障分析中的方法进行。

四、安全警示

1．禁止注视出光视窗口!2严禁带电打开!
