DSD-ⅢA 指向摄影系统操作指南

常州大地测绘科技有限公司     DSD-ⅢA 指向摄影系统操作指南

一、系统图示

图一 DSD-ⅢA 整体

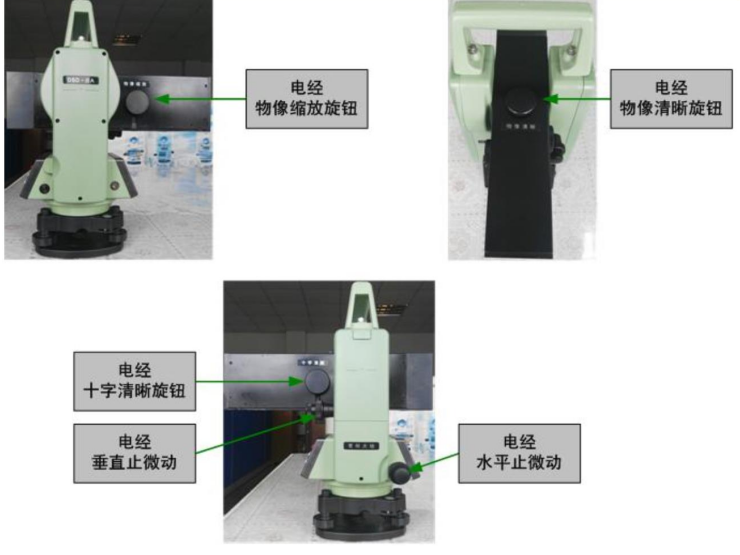

图二 DSD-ⅢA 旋钮

图三 DSD-ⅢA 5m 处调试图

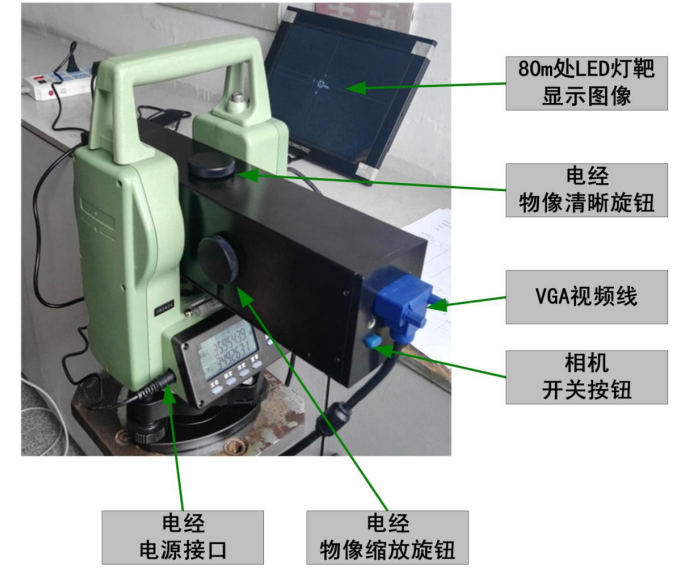

图四 DSD-ⅢA 80m 处调试图

二、设备安置

1、将升降台正确安装在工作井水泥地面上

1）设备安装桩点（“垂直引线”）位于升降台底座中心位置。

2）升降台水平调节手摇柄与“水平等高引线”（预钻进方向）垂直?！　?/p>

2、将摄影电经架设在升降台上，并整平仪器。

3、将工业显示器安装放置在可视位置?！　?/p>

4、打开 LED 标靶电源点亮 LED 灯，将 LED 标靶正确安装在钻头内（说明：使用前请及时给 LED 标靶充电）。

三、设备连接

1、用专用 VGA 视频线连接摄影电经和工业显示器（其中，直角弯头连接摄影电经）?！?/p>

2、正确连接工业显示器电源线（三孔插头），并连接至 220V 交流电?！　?/p>

3、正确连接摄影电经电源线（DC 圆头），并连接至 220V 交流电。

四、设备开启

1、按下电经面板上的“开关”键（红色按钮），打开电经。

　　【备注：电经开关---按下开机、长按关机】

2、按下电经镜筒底部蓝色按钮【 】，打开相机。

　　【备注：相机开关---按下开机、长按关机】

3、工业显示器出厂默认通电开机。

五、设备调试

1、按下电经面板上的“¤”键，再按下“测距◆”键，打开电经液晶照明，同时打开仪器前端分划板（十字丝）照明 LED 灯。

2、调节“物像缩放”旋钮（镜筒左侧）使显示器图像显示大小合适（说明：一般将图像调至最大充满整个显示屏，逆时针方向旋转图像放大）。

3、调节“十字清晰”旋钮（镜筒右侧）使显示器图像中显示的十字丝清晰。

4、调节升降台水平手摇柄，调整电经水平位置，使电经垂直方向中心轴线（电经提手顶部小圆孔标识）与垂直引线重合，并锁紧升降台水平止紧旋钮。

5、按下电经面板上的“¤”键，再按下“复测▲”键，打开电经激光指向，调节“物像清晰”旋钮（镜筒上方），使激光光斑聚焦成一点（大约在 LED 标靶距离处聚焦）。

6、调节电经垂直止微动，使电经垂直角为 90o（说明：电经出厂一般设置为天顶为 0，则水平方向为 90o），锁紧垂直止微动。

7、调节升降台垂直手摇柄，调整电经高度位置，使电经指向激光光束与 LED 标靶中心等高，并锁紧升降台垂直止紧旋钮。

8、调节电经水平止微动，使指向激光光束打在 LED 标靶中心位置，锁紧水平止微动。

9、此时，在工业显示器上会显示 LED 标靶图像，再微调“物像清晰”旋钮（镜筒上方），使图像达到最清晰状态。

10、按下电经面板上的“¤”键，再按下“复测▲”键，关闭电经激光指向（说明：在装调好设备后请关闭电经指向激光，然后再使用该系统）。

11、随着掘进距离增加，需要随时调节“物像清晰”旋钮（镜筒上方）以使 LED 标靶图像清晰（说明：在使用过程中无需调节“物像缩放”和“十字清晰”旋钮）。
