徕卡Nova MS60高速影像全站扫描仪

徕卡全站仪：徕卡Nova MS60高速影像全站扫描仪　　

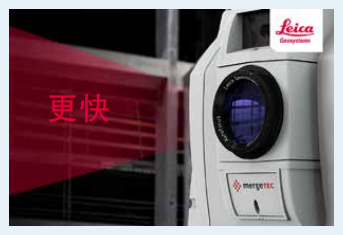

扫描速度高达每秒30000点，扫描作业效率提高数倍；作业更高效。

压电陶瓷技术，马达转速高达每秒180°，测量扫描更快人一步。

　　新增自动量高功能，一键精准量高；测量扫描数据更精准。

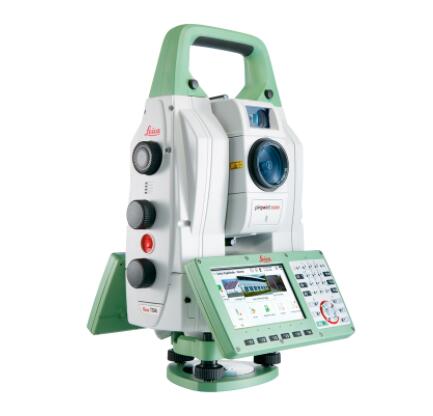

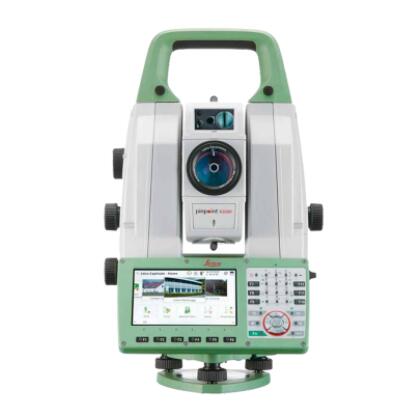

　　徕卡MS60高速影像全站扫描仪致力于行业新标杆

　　为了能满足我们客户不断变化的新需求以及适应越来越快的世界，我们推出徕卡MS60高速影像全站扫描仪。这款测量设备采用Leica MergeTEC技术，高度集成三维激光扫描技术、高精度测量技术、数字影像技术，GNSS技术；为测绘、工程、全景扫描等各行各业测量人员提供解决方案。

　　高速三维扫描

　　扫描速度最高可达每秒30000点，扫描精度可达0.6mm@50m，扫描作业效率比上一代提升数倍；既能高质量达到扫描要求，又能快速扫完收工。

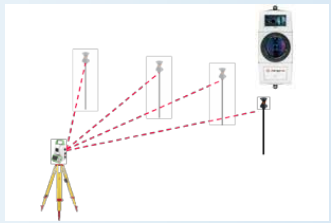

　　精准单点测量

　　采用波形数字化（WFD）EDM测距技术，ATRPlus 0.5″自动照准功能，压电陶瓷马达转速每秒180°，让测量更快、更远、更准。

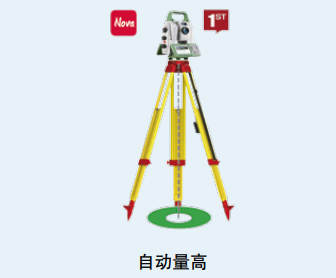

　　自动量高

　　徕卡MS60增加自动量高?？?，精度高达1mm；一键自动量高，全站仪设站更从容，无需低头弯腰丈量；同时保证点云数据无错层，后期分析和处理更精准。

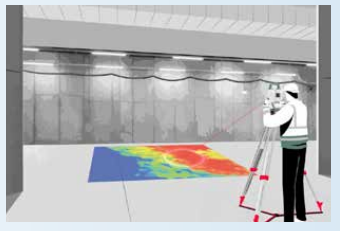

　　点云现场分析

　　徕卡MS60可配机载三维点云处理软件–Leica InspectSurface，现场扫描直接出对比检测成果，全站仪直接放样指导现场再作业，简化工作流程。

　　为客户提供全流程高效的测量体验方案

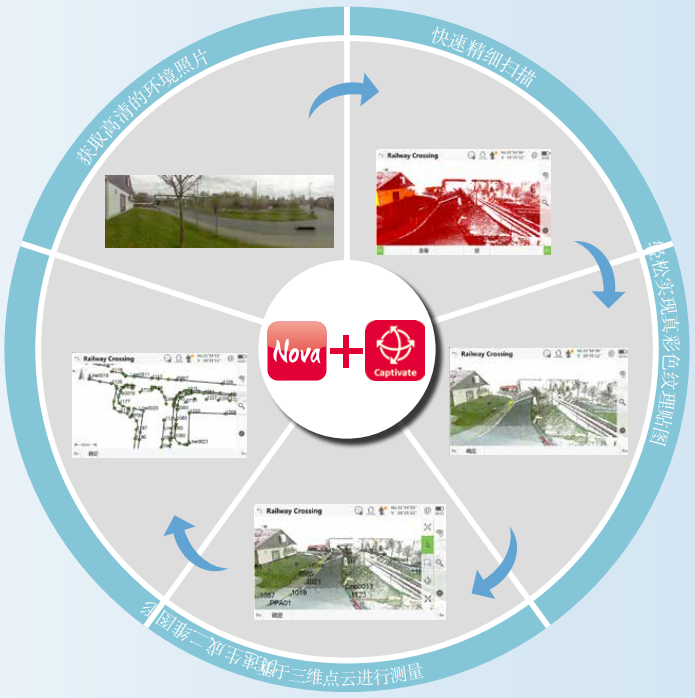

　　基于时尚的Captivate系统软件，徕卡MS60高速影像全站扫描仪大大优化了传统的作业模式：

　　从外业拍照、外业扫描再到外业测量，一气呵成；

　　从图像获取、点云扫描再到纹理贴图，有图有真相；

　　从传统的2D测量视图，步入真正的3D测绘时代，实现真三维测量；

　　直观外业3D测量，无需草图，借助影像点云快速进行数据检核；

　　为客户提供丰富实用的三维解决方案

　　徕卡MS60高速影像全站仪有3D测量和扫描功能，真正将传统的测量带入了真三维的测量世界，获取丰富、精细的点云数据，在点云模型中进行测量和放样任务。为了使客户更轻松、更方便地使用徕卡新一代的测量锐器—徕卡MS60高速影像全站扫描仪，徕卡推出了多种专业的三维软件，为客户提供专业、优秀三维测量解决方案。

　　直观的多种软件组合可以适用于任何应用领域，方便您自由选择徕卡MS60所要从事的测量任务，拓展业务，提高生产力，主要应用的软件包括：Infinity软件、Multiworx插件、Cyclone及CloudWorx插件、GeoMoS软件。

　　主要功能：

　　徕卡Infinity软件

　　徕卡Infinity是一款较强的数据管理软件，可以同时管理全站仪测量数据和扫描点云数据，拥有直观的三维数据浏览查看功能：

　　软件每个功能?？槎加邢嗤牧鞒?、外观和使用感受。

　　现代的软件界面，无缝的数据传输，以多种视角查看三维数据。

　　输出每项操作的报告和最终处理结果报告。

　　以多种格式输出测量成果，导入CAD等软件进一步进行处理

　　徕卡MultiWorx软件

　　徕卡 MultiWorx 是AutoCAD软件的一个插件，是为那些对3D扫描比较陌生的人量身定制的一套解决方案，支持常规测量的工作流程，容易学习和使用：

　　友好的项目管理工具 – 辅助AutoCAD输入MS60数据，避免复杂的数据格式转换。

　　直观的3D坐标系统管理和测站查看 – 坐标系统管理和查看工具简单易用。

　　点云分割功能 – 高效提取指定区域数据

　　充分利用MS60高分辨率图像 – 可以将全景图作为点云的背景图，便于使用者理解点云的位置。

　　智能的点捕捉和自动选择点功能 – “智能提取”功能能够自动提取需要的点?！案裢闾崛　惫δ苣芄蝗糜没ё远≡衲骋桓銮虻纳枋莶⒚棵肷杉甘錾踔良盖Ц霾饬康?。

　　徕卡Cyclone软件

　　徕卡Cyclone软件是三维激光扫描领域内的主流软件，可以高效地处理徕卡测量系统的HDS和MS60的数据。用户可以使用该软件处理工程测量、制图、及各种改建工程中的海量点云数据:

　　输出二维或三维图，线画图，点云图及三维模型。

　　根据点云自动生成平面、曲面、圆柱、弯管、法兰等。

　　实现三维管道设计。

　　自动构网和生成等高线。

　　依据切片厚度生成点云切面。

　　输出DXF,PTX,PTS,TXT,rcp,coe,fpr,tif,rxp,rsp,pts,ptb等多种格式数据。

　　徕卡GeoMoS软件

　　徕卡GeoMoS软件能够控制MS60对人造建筑和自然物体进行扫描，并进行变形分析，以不同的颜色显示不同的变形量，非常直观：

　　具有自动扫描功能的监测方案。

　　利用扫描功能实现对人员无法达到或无法安放棱镜等监测目标的监测。

　　利用图像功能辅助设置扫描区域，后期即可人工或自动对设置的区域进行扫描。

　　不同颜色显示监测目标变形情况，清晰直观。

　　徕卡全新“法向量技术”，扫描数据自动处理，可靠性高。

　　徕卡MS60全站扫描仪行业应用

　　地铁隧道扫描

　　提供行业内专家级的MS60隧道解决方案；

　　既可以进行隧道测量，也可以进行隧道扫描，应用广泛；

　　借助于精细隧道扫描，实现模型、点云的三维断面分析，适用于施工和竣工阶段；

　　造船平面度检测

　　突破传统的单点测量，进行精细的扫描检测

　　全站仪设站方式，生成设站报告，精度更有保障

　　批量获取点云数据，借助Cyclone 3DR专业软件进行数据分析

　　滑坡变形监测

　　通过精细扫描以及长距离的免棱镜非接触方法进行滑坡体扫描；

　　使用本地化开发的专业分析软件，实现直观的三维色谱分析；

　　为地质灾害监测和预防提供专业的解决方案；

　　大坝扫描监测

　　既可以进行高精度单点监测，也可以实现大坝面精细扫描监测；

　　快速获取大坝的三维点云数据，通过不同的色谱显示变形变化量；

　　可以生成大坝模型，真正实现3D 式的大坝变形监测；

　　电力行业应用

　　通过MS60快速获取变电站以及输电线的三维点云数据；

　　使用Cyclone以及CloudWorx程序进行三维建模以及尺寸的检测；

　　真正实现变电站的数字化管理，方便设备的维修和维护；

　　油罐行业应用

　　既可以外侧扫描，也可以进行内侧扫描罐体；

　　精确获取罐体点云数据，专业标定立式罐的容积；

　　同时实现全站仪和扫描仪的油罐整体应用解决方案；

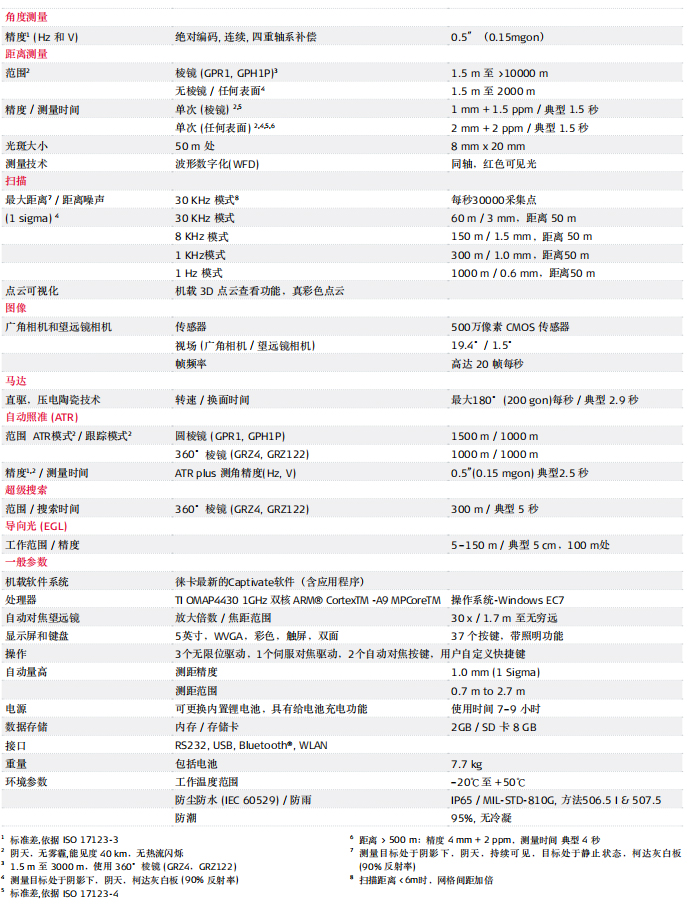

徕卡MS60高速影像全站扫描仪技术参数
