博飞TDJ2Z自准直光学经纬仪（已停产）
■ X型长摆式竖盘指标自动补偿器，具有良好的抗高频振动性能
■ 彩色读数视场，使读数方便、舒适清晰
■ 垂直角度及水平角度用光学测微器可直读到1′或1cc
■ 望远镜采用正、倒像两种，可配通用基座
■ 空气阻尼结构，稳定可靠

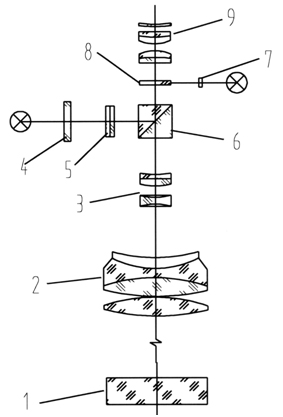

- 自准直原理：分划板5的十字线经立方棱镜6反射至望远物镜，发射出去，光线被反射镜1反射回来，经过望远镜和立方棱镜将十字线成像在视距板8上，与视距板上的十字线重合，实现自准直。
自准直测量：
■ 将经纬仪整平对中；
■ 调节望远镜目镜使视距板分划清晰；
■ 调节望远镜调焦镜筒，将望远镜调焦到无穷远位置；
■ 夜间观测时可接通电源，照明视距板；
型号
TDJ2Z
测量范围
0o- 360o
一测回水平方向标准偏差
2″
一测回垂直角测量标准偏差
6″
望远镜
成像
倒像
放大倍数
28X
物镜有效口径
40mm
视场角
1°30′
最短视距
2m
视距乘常数
100
视距加常数
0
镜筒长
172mm
水准器
长水准器
20″/2mm
圆水准器
8′/2mm
度盘和光学测微器
度盘刻划形式
全圆：360°或者400g
水平度盘分划直径
90mm
水平度盘分划值
20c
竖直度盘分划直径
70mm
竖直度盘分划值
20c
光学测微器分划值
1″或1cc
读数显微镜
水平系统放大率
45.80X
垂直系统放大率
58.80X
竖盘指标自动补偿器
工作范围
±2′
安置误差
±0.3″
工作电压
6v
光学对点器
放大倍数
3X
视场角
5o
调焦范围
0.5m～∝
仪器规格
仪器净重
6.0kg
仪器横轴中心高
221mm
仪器体积
310mm×160mm×148mm
- 博飞TDJ2Z自准直光学经纬仪可选配：经纬仪三脚架
