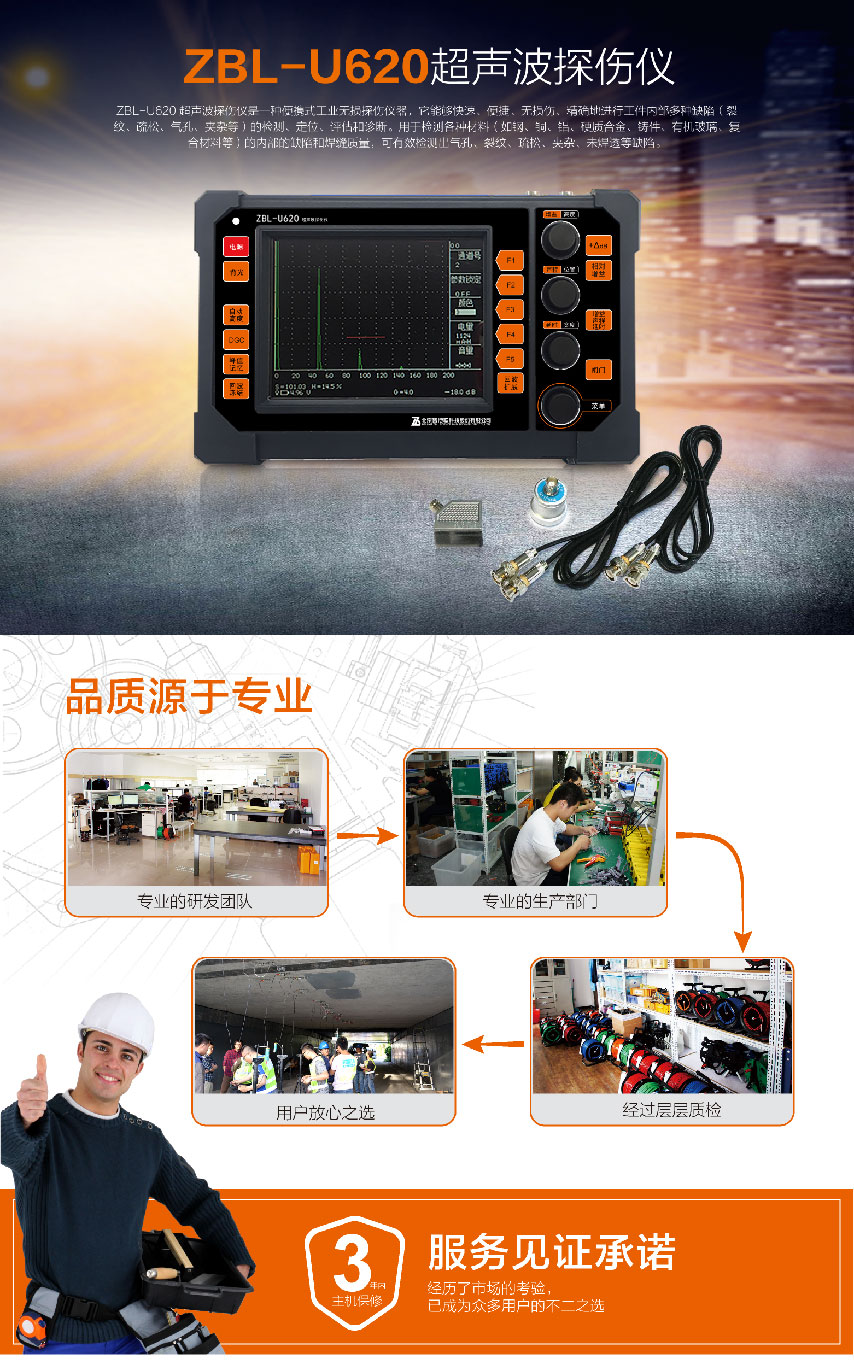

ZBL-U620超声波探伤仪
应用领域：ZBL-U620 超声波探伤仪是一种便携式工业无损探伤仪器，它能够快速、便捷、无损伤、精确地进行工件内部多种缺陷（裂纹、疏松、气孔、夹杂等）的检测、定位、评估和诊断。用于检测各种材料（如钢、铜、铝、硬质合金、铸件、有机玻璃、复合材料等）的内部的缺陷和焊缝质量，可有效检测出气孔、裂纹、疏松、夹杂、未焊透等缺陷。
?？榛杓?，方便维护、更换机械回弹仪；
自动进行角度识别；
支持蓝牙无线传输，无缝对接智博联工程检测管理系统；
内置钢砧率定功能，记录率定信息；
可语音报数；
支持无线蓝牙打印机，现场可打印测试结果。
名称
技术指标
材料声速
1000～9999M/S
最大声程（mm）
6100，满刻度声程最小4（钢，纵波，反射式）
频率范围（MHz）
0.4～10/0.7~1.4
1.8～3.54～6（带通）
增益范围（dB）
0～110（步长0.1，1）
延时范围（mm）
0～6000
K值范围
0.20～5.00
抑制范围（%）
0～50
增量（dB）
0～20
补偿（dB）
-20～20
测长线（dB）
-20～20
定量线（dB）
-20～20
判废线（dB）
-20～20
垂直线性（%）
<3
水平线性（%）
<0.3
名称
技术指标
发射重复频率（Hz）
25～400
声程<150μS时
400/200
FAST/SLOW
150μS<声程<300μS时
200/100
FAST/SLOW
300μS<声程600μS时
100/50
FAST/SLOW
50/25Hz
FAST/SLOW
电池连续工作
时间(h)
约5（350mm声程、背光强、发射重复频率FAST）
约6.5（350mm声程、背光弱、发射重复频率SLOW）
发射电源电压（V）
DC200
发射脉冲宽度（μS）
负脉冲方波0.05～0.6
可调（步长0.01）
发射脉冲内阻（Ω）
不大于10
测厚分辨率（mm）
0.02（厚度小于650时）
储存环境温度（℃）
-20～+70
工作环境温度（℃）
-10～+50
外形尺寸（mm）
230×146×37（不包含旋钮突出部分）
质量（g）
约900（含4节AA镍氢电池）
