中纬ZT10/ZT10R全站仪放样操作步骤

　　1.设置“测站、后视”：开机界面按“M” →?选择“2.测量程序”” →?选择“1.放样”” →?选择“3.设置测站”” →?输入“仪器高”” →?按回车” →?按F2输入坐标、点名” →?按回车确认” →?按F1记录测站” →?按F4“确定”完成测站设置；” →?选择“4.设置后视”” →?选择“2.坐标定后视”” →?输入棱镜高按“回车”” →?按“F2输入坐标、点名”” →?按回车” →?按F1“记录”” →?按F4确定” →?瞄准后视” →?回车” →?按F1“测量”” →?按F2坐标” →?核对后视坐标是否正确” →?核对无误按回车确认” →?按F4“是”，完成定向” →?按“返回”健返回“1.坐标放样”” →?按回车键输入放样坐标” →?按F4确定开始放样。注：放样界面按F4“平距”就是照准棱镜“测量”的意思。

　　1.放样

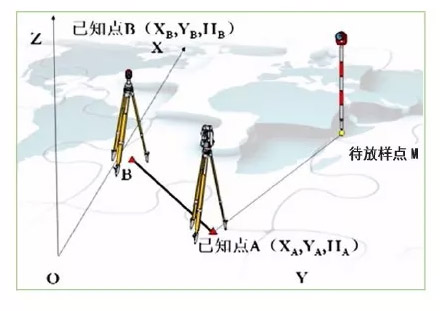

　　全站仪放样是将全站仪仪器架设在一个已知点上，后视另一个已知点，找到待放样点的实际位置。

　　2.操作流程

　　中纬ZT10/ZT10R全站仪在做好设置作业、设站和后视后

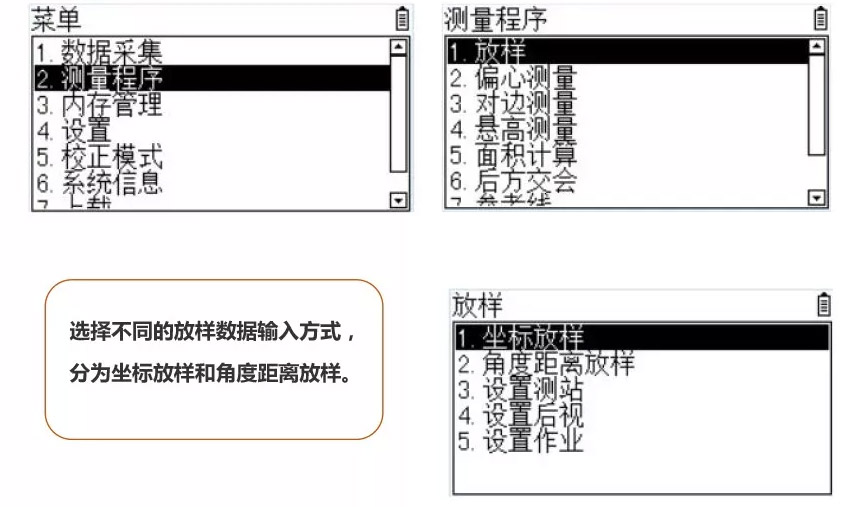

　　依此按“菜单M键”---“测量程序”---“放样”，或直接在键盘上按SO键

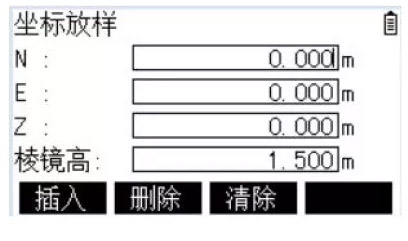

　　①坐标放样

　　输入待放样的坐标或者选择已知点进行放样。

　　F1[记录]：记录当前输入的点。

　　F2[取值]：进入点列表界面，选择仪器中的点。

　　F4[确定]：进入放样界面进行放样测量。

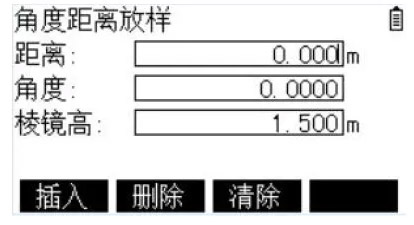

　　②角度距离放样

　　输入距目标点的距离和方位角进行放样。

　　F4[确定]：进入放样界面进行放样测量。

　　③笛卡尔坐标法

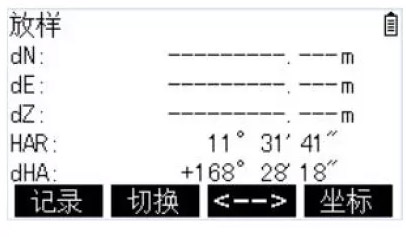

　　进入放样界面后，首先显示的是笛卡尔坐标法测量界面。

　　DN：N（北）方向的距离偏差值；

　　DE：E（东）方向的距离偏差值；

　　DZ：垂直方向的距离偏差值。

　　HAR：当前水平角。DHA：当前水平角与计算方位角的差值，转动照准部，当DHA为0°0′0″时，既标明放样方向正确。

　　F1[记录]：记录当前测量点坐标以及放样结果。

　　F2[切换]：在笛卡尔坐标法和极坐标之间切换。

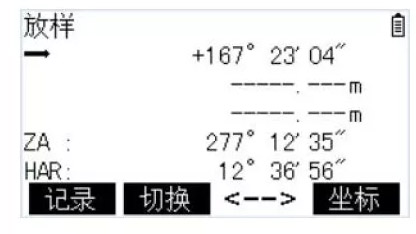

　　F3[<-->]：切换到放样引导屏幕。

　　第一行：角度差。

　　第二行：平距差?！拷瞧??！独胍瞧?。

　　第三行：高差。

　　F4[坐标]：进行坐标测量

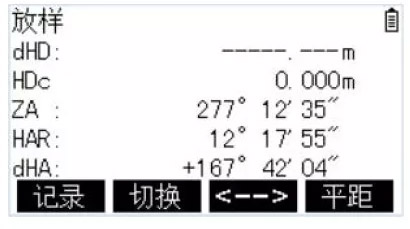

　　④极坐标法

　　在坐标法界面，按F2[切换]。进入如图页面。

　　DHD为测量点与待放样点的水平距离；

　　HDC为实时测量平距；ZA为垂直角。

　　HAR：当前水平角。DHA：当前水平角与计算方位角的差值

　　F1[记录]：记录当前测量点坐标以及放样结果。

　　F2[切换]：在笛卡尔坐标法和极坐标法之间切换。

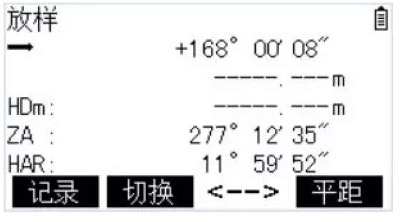

　　F3[<-->]：切换到全站仪放样引导屏幕，显示各方向的差值以及引导方向。

　　F4[平距]：进行距离测量
