科力达三维激光测量系统应用实例

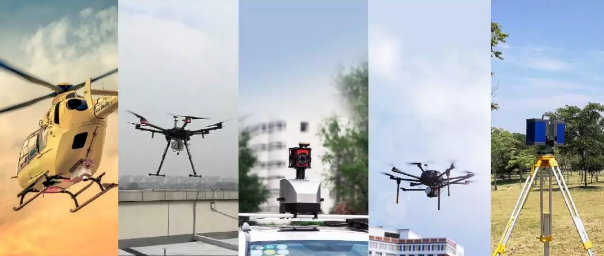

　　科力达三维激光移动测量系统，可用无人机或汽车搭载，通过移动测量系统操控软件实现点云/影像数据采集，连同实时获取的姿态和GNSS信息，经过三维激光点云地形地籍成图软件处理，实现灾害应急、农业、测绘、电力、林业、交通、水利、规划等多个领域的应用。

　　现在，有多款移动三维激光测量系统可供用户选择。大面积地形测绘、电力巡检、公路扫描、城市部件采集、大面积航测、精细建模相关、建筑BIM等项目，都可应用三维激光扫描系统来解决。

　　地形测绘

　　案例一：信阳1:500农村地形测绘无人机载

　　项目概况：测量范围主要集中在河南省信阳市内，主要工作量为10km2 1:500比例尺地形图测绘，测区内地物主要为农村房屋、田地及山区，道路少且条件差。

　　项目要求：1:500工程测量标准DLG成果。

　　作业方式：无人机载搭载SZT-R250产品作业。

　　飞行高度：60-80米

　　外业人员：3人；基站1人，飞手1人，司机1人。

　　作业用时：外业用时10天，共50架次，内业用时20天。

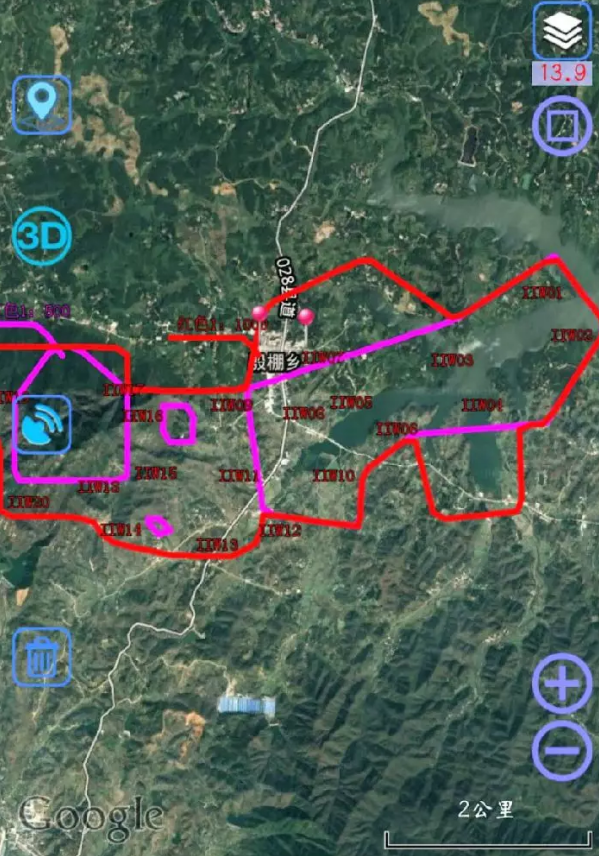

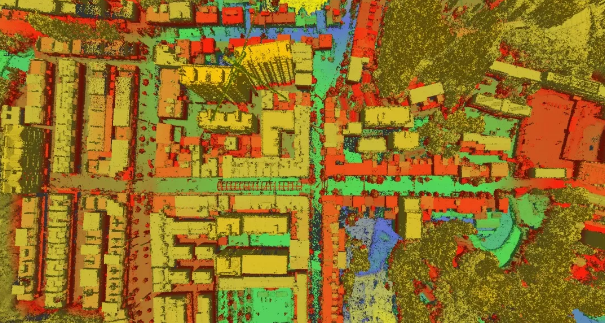

　　原始点云数据：

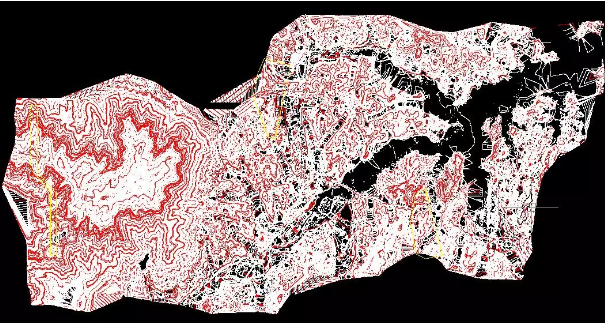

　　滤除植被后的自动化等高线：

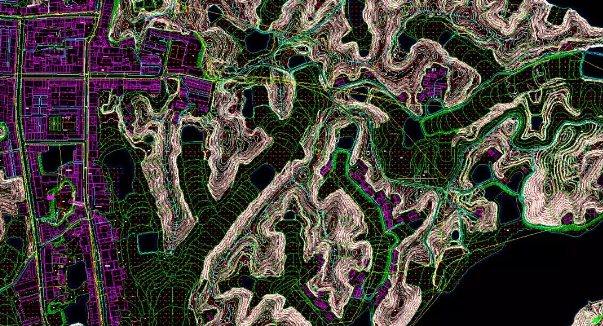

　　成果图：

　　电力巡检

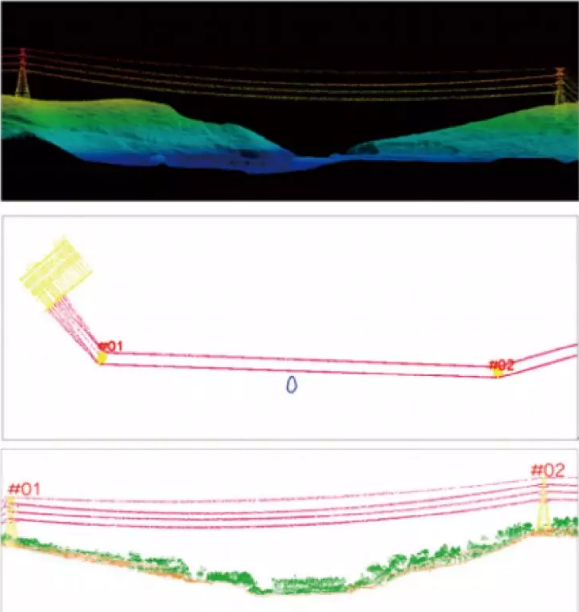

　　案例二：电力线路巡检扫描

　　项目概况：甲方需求成果为工程标准WGS84坐标下电力线及电力桩信息采集并处理。线路总长约300公里，线路宽度为80m，线路范围内多为丘陵，高程急速落差小。项目地区电磁干扰强大。

　　项目要求：①根据线路激光雷达巡检结果，建立线路管廊三维激光点云模型并编制巡线分析报告；②获取线路原始激光数据，并提供浏览使用软件。

　　作业方式：有人机搭载SZT-R1000搭配飞思相机的外业采集方式。

　　作业用时：外业用时7天，内业用时20天。

　　地籍测量

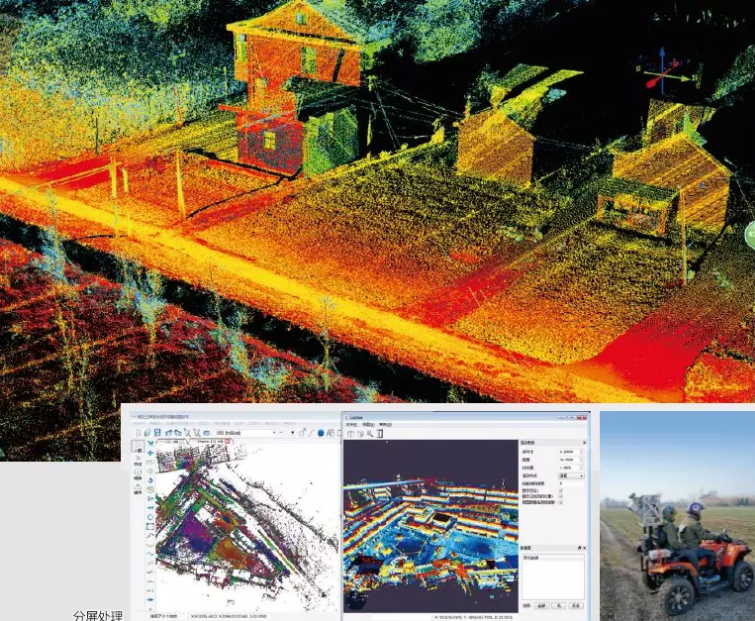

　　案例三：南通沙地摩托车车载1:500地籍测量

　　项目概况：地籍测量相比于一般地形测量，具有精度要求高、现势性强等特点，尤其是农村地籍测量。农村地籍测量具有成果数据精度高、测量人员要求离、对数据现势性要求高、农村地区交通不便等特点。

　　项目要求：地籍测量5公分精度要求。

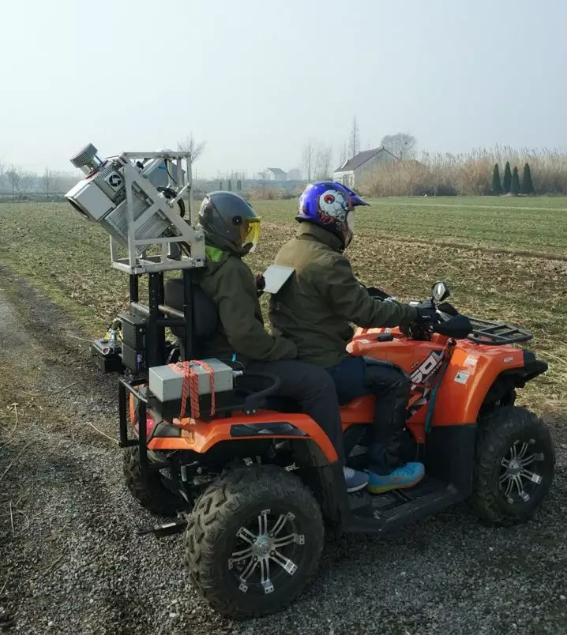

　　作业方式：全地形车（越野级专业摩托车）搭载SZT-R1000外业采集方式。

　　作业效率：3人外业小队单天可采集600块宗地数据。

　　案例三：南通沙地摩托车车载1:500地籍测量

　　城市道路改扩建

　　案例四：京哈高速拉林河（吉黑省界）至哈尔滨段改扩建项目工程测量项目

　　地点：黑龙江省哈尔滨市

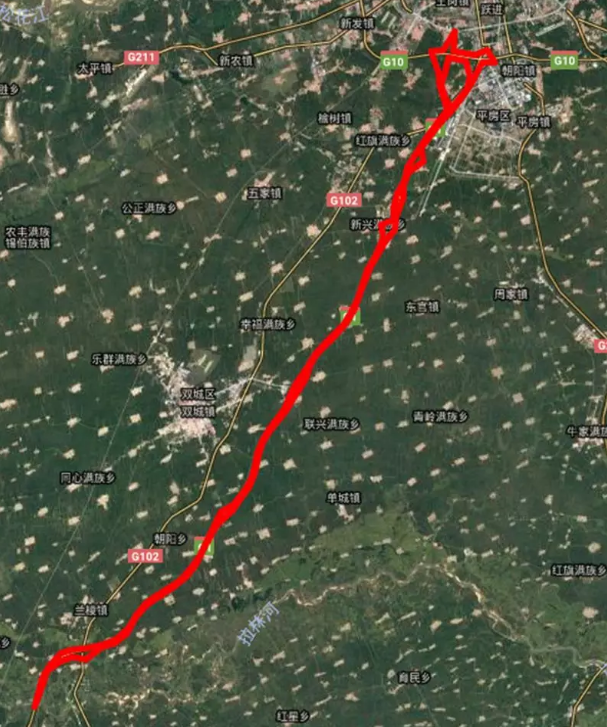

　　项目概况：起于哈尔滨市学府路，终于吉黑省界拉林河，旧路总长70km，其中新路8km

　　用时：2个月

　　作业模式：车载R1000+无人机载R250

　　项目要求：街景数据、分类后的抽稀点云数据，要求旧路平面精度5cm，高程精度3cm，其余部分要求平面高程精度均为10cm

　　作业人员：车载2人+无人机载3人

　　地铁隧道

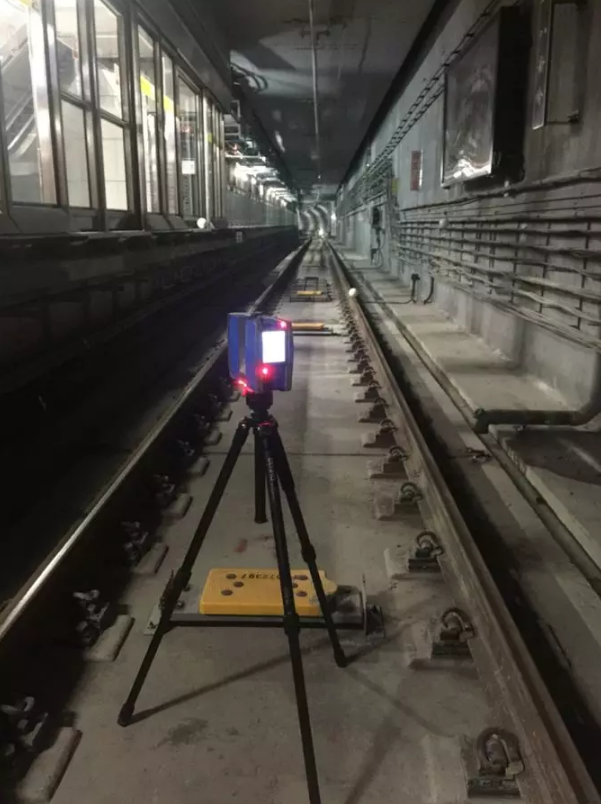

　　案例五：深圳地铁７号线八卦岭站扫描项目

　　作业时间：2017年3月

　　项目概况：对深圳地铁7号线八卦岭站自动化监测段240米区段进行扫描，以查明该区段隧道净空变形现状。

　　成果要求：

　　隧道（含车站）完整的三维坐标点云数据；

　　三维模型；

　　隧道横断面图；

　　三维激光扫描成果报告。

　　城市立面改造

　　案例六：重庆忠县立面规划测量

　　作业时间：2017年3月22日-4月7日

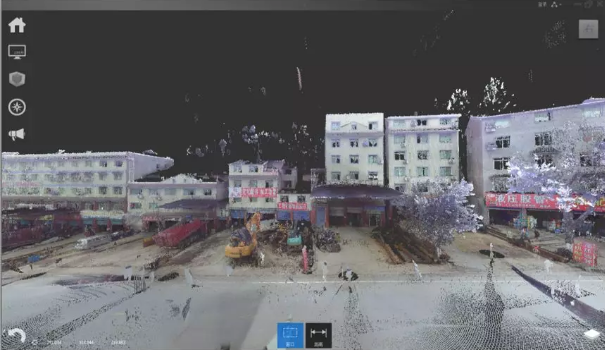

　　项目概况：对重庆忠县道路房屋进行三维激光扫描，并给予房屋立面图以及房屋编号

　　扫描过程：

　　FARO 3D X330扫描仪设备      1套

　　铁质三角架                             1个

　　人员配备                                2人

　　扫描站数                            293站

　　4.成果要求：

　　房屋立面图，地形俯视图

　　矿山测量

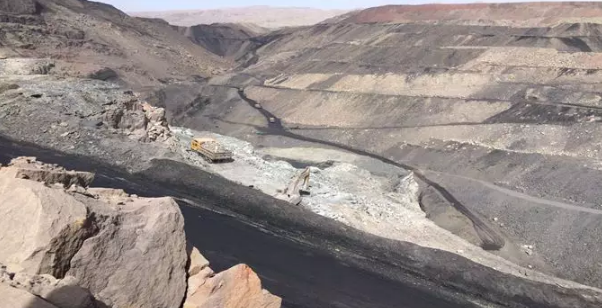

　　案例七：内蒙古广纳集团矿山方量计算

　　时间：2010年7月

　　地点：内蒙古乌海市南海区广纳集团所属煤矿

　　测区面积：0.4 km2

　　测区高差：150m

　　作业方式：UA-0500扫描仪用RTK辅助的后视定向作业

　　测量用时：半天

　　架站数：7站

　其他同类项目汇总展示

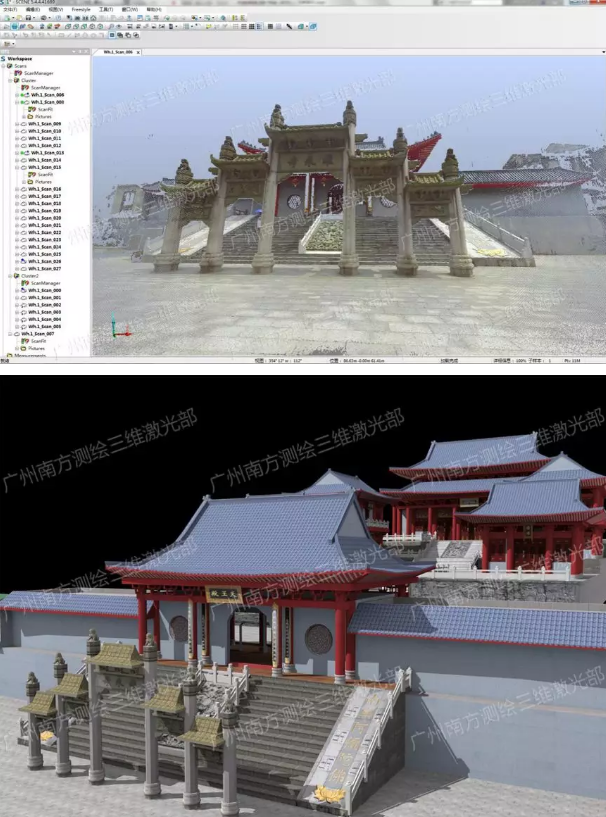

　清远飞来寺扫描建模项目
