Trimble GX高精度三维扫描仪

2017-07-21 热度：8820 ℃

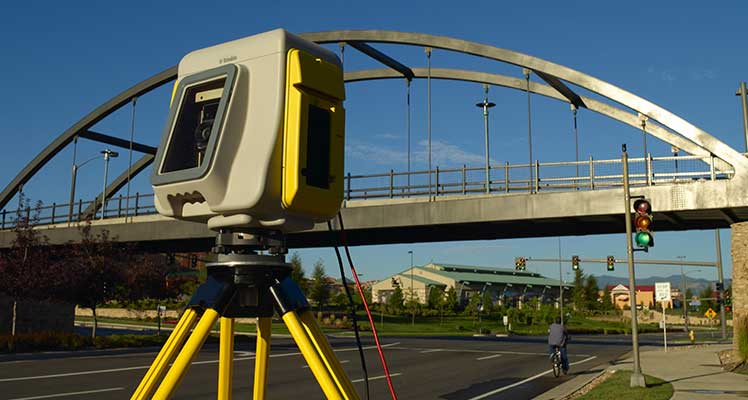

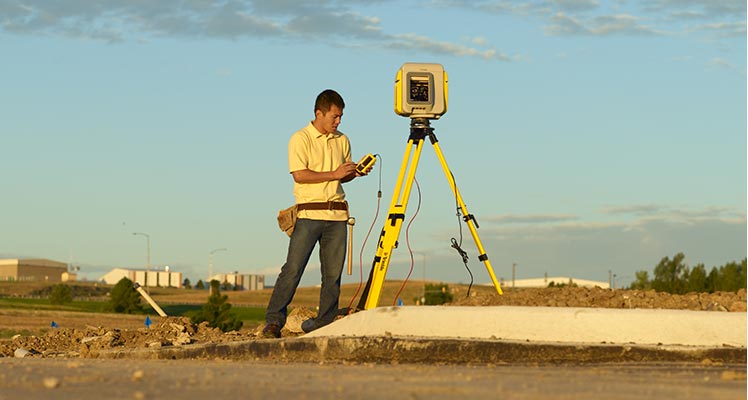

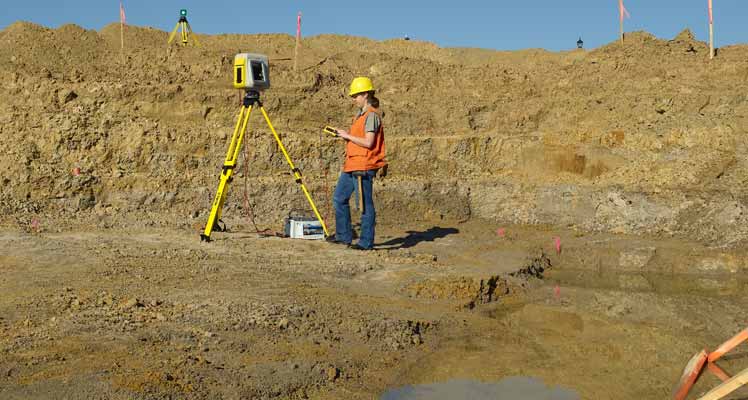

Trimble GX高精度三维扫描仪

Trimble GX 3D扫描仪是一个优秀的测量仪器，它使用高速激光和摄像机捕获坐标和图像信息。GX是一款为测量人员设计的3D扫描仪，可以满足新型的和传统的测量需要，作为Integrated Surveying一体化测量解决方案中其它Trimble测量系统的补充，Connected Site联合测绘站的一个重要部分。

空间成像全面解决方案，工作流程无缝易用

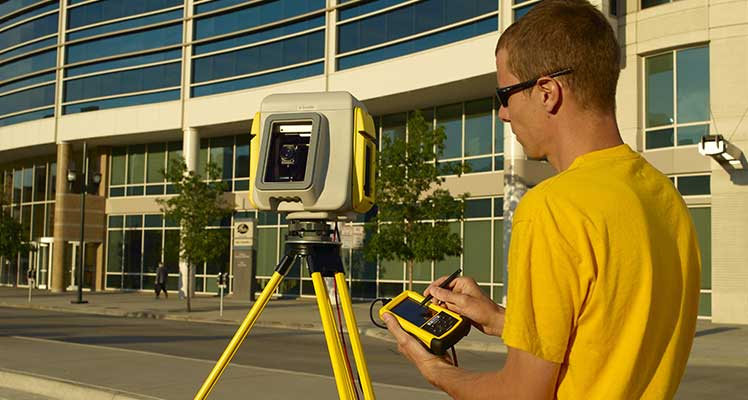

在Trimble Tablet上用Trimble Access

控制3D扫描仪以便在外业工作中直接获得所需结果

Trimble SureScan 可实现快速智能扫描

实时获取逼真的点云色彩以获得良好的视觉效果

快速目标获取以便作现场即时数据整合

技术参数

系统指标

激光类型.................................................脉冲532nm，绿色

类别：IEC 60825-1–Class 3R类，21CFR §1041.10: 2类

视场............................................360° x 60° 连续单点扫描

光学..............................................优秀的扫描光学系统

数据传送.................................................USB连接外接设备

数字影像...............................实时一体化彩色摄象机，5 5x光学变焦

状态指示器...................................系统就绪，激光打开，端口状态

物理指标

伺服驱动3D激光

扫描仪.........................................................尺寸:323D x 343W x404Hmm重量: 13 0 kg; 功耗: <100W

电源.....................................................超级便携，AC90–240V, 50–60Hz; DC 24 V 额定

尺寸: 169 D x 65 W x 37 5 H mm; 重量: 0 7 kg

仪器箱：坚固便携，带滚轴；尺寸: 645 D x 490 W x 435 H mm; 重量: 14 2 kg

环境指标

工作温度: 0 °C ~ 40 °C

存储温度: –20 °C ~ 50 °C

光线：可在各种光线下作业

防水防尘：IP53 (I E C )；冲击：IEC 60721-3-2: 2M2 (扫描仪)

2M3(扫描仪放在仪器箱中)运输符合湿度指标：非冷凝大气

标准配件：

可拖拉仪器箱； AC电缆的超便携式供电电源； Trimble三脚基座；连接扫描仪和数据采集器的以太网电缆；

50个可粘贴式平面目标； Trimble 3D扫描仪外业软件安装组件

可选附件：

Trimble? Tablet；用于有线连接的TSC2特殊延伸帽； PocketScape 外业软件，Trimble 3D 扫描仪背包；

汽车电池电缆套件，觇标套件 (平面形、球形)，电池，无线单元

性能指标

测程(一般，标准晴朗天气)

350m，对于90%反射表面(使用OverScan)

200m4，对于35%反射表面

155m，对于18%反射表面

扫描速度...........................................................最高达5000点/秒

标准偏差⁵............................................................... 1.4mm @ ≤50 m: 2.5 mm @100m

3.6 mm @ 150 m: 6.5 mm@200m

单点精度.........................................................位置 = 12 mm @100m

距离 = 7 mm @ 100m

水平角 = 12": 竖直角 = 14"

目标捕获.............................................标准偏差 <1 mm (Trimble 目标物)

建摸的表面精度.............................................± 2 mm(取决于建摸方法)

系统误差 (补偿以后)...........................................................~ 6mm

结合标准的不确定因素.........................................6.7mm@50m; 7.2mm@100m；8.5mm @150m; 11.7mm @200m

亮度分辨率......................................................................8位

整平：三角基座的圆水准管: 8'；双轴补偿器(用户可选)；分辨率0 3"，工作范围 ±14'；实时自动整平补偿

数据完好性........................................................周期性零指数标定；实时温度补偿

扫描增强 ............................ 大气改正(用户可定义)，用户可定义多测值平均；自动调焦：用户控制或自动应用

扫描分辨率.....................................................光斑尺寸 3 mm @ 50 m

自动调焦的光斑尺寸...................................... 0.3 mm @ 5 m; 0.9 mm @ 15 m; 1.5 mm @ 25 m

点间距：降低到3.2 mm @ 100 m (可用1.6 mm竖直= 18 点/cm2)

扫描行(水平)：200,000点；扫描行(竖直)：65,536点
