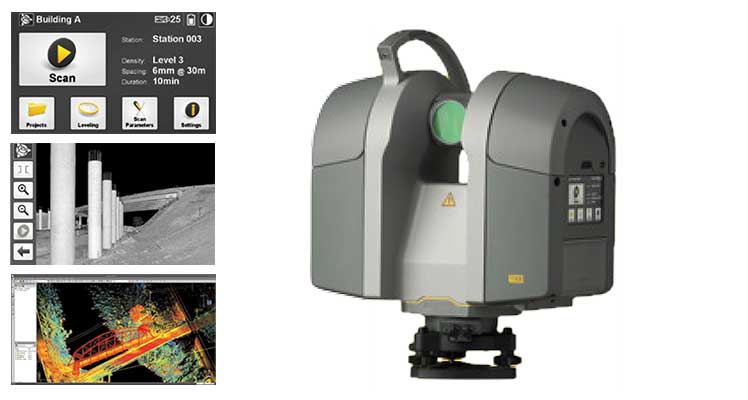

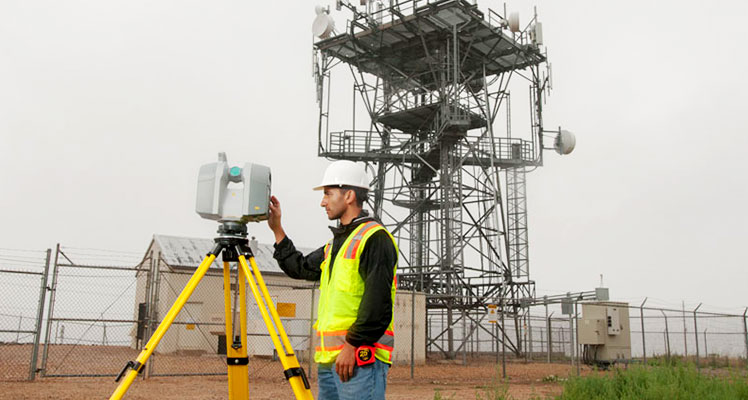

Trimble TX8智能型三维激光扫描仪

2017-07-21 热度：12097 ℃

■ 为工业环境性能而设计

■ 纯净的低噪声数据

■ 可在整个操作范围内保持高精度的WAVEPULSE?技术

■ 360°x 300°的大视

■ 每秒54,000点的数据捕获能力

Trimble CX 扫描仪是一款高级3D激光测量仪器，专门为工业、造船业和近海作业平台环境以及选定的民用测量应用而设计。

为工厂效益而打造

Trimble CX解决方案为工厂环境中高效的数据捕获而构造。由于具有每秒54,000点的可靠扫描速度、80米范围和360°x300°的视场，该解决方案用一个简单的设置就能实现高效的数据采集。仪器采用坚固可靠的设计，并且达到IP64 等级的恶劣环境防护标准，旋转镜带防护，使扫描仪能够提交连续可靠的结果，即使在困难的工业环境中也不例外。

内置相机能够采集额外的图像信息，可使已捕获数据的视觉效果、后处理和通讯质量得到改善。

Trimble CX能够被运行在Trimble Tablet平板电脑上的Trimble Access 所支持，易学易用，数据可以无缝地传送到。

Trimble RealWorks和Trimble LASERGen软件包中。

Trimble CX还可以在无控制器模式下用内置于电源系统的专用功能捕获数据，是一个非常简便的工作模式。

获得贮存罐计量测量认证

配上3D Extractor软件，Trimble CX解决方案就是标定大贮存罐的理想工具。Trimble Cx罐标解决方案在为

贮存罐标定容量大大节约时间的同时，还能为监测罐稳定性提供较为丰富的数据集。Trimble这一解决方案

已获得德国全国计量研究院 PTB(Physikalisch-Technischen Bundesanstalt)的认证。

工厂生命周期管理的完整解决方案

为了清楚地了解工厂资产所在的位置和情况，Trimble Cx为工程师和管理人员提供了一个获取准确事实

信息的解决方案。应用包括：

?为准确的项目规划、基本和详细设计捕获已有情况的数据；

?在运输和安装之前确保制造零部件的尺寸符合要求；

?为质量管理和附加的设计细节提供验证；

?为培训和模拟提供可视化实景；

?监测工厂资产的移动或使用期间的形变；

?为规划翻修/修补项目提供准确的事实数据；

?通过计算出容量表和贮存量而标定贮存罐。

全面解决方案

Trimble CX扫描仪的数据可以单独使用，也可以与其它Trimble测绘仪器的数据结合使用，例如：Trimble FX?扫描仪、GX 3D扫描仪和Trimble VX 空间测站仪。

技术参数

技术指标

WAVEPULSETM技术................... 脉冲技术和相移技术结合

范围(典型情况是在标准的晴朗条件下)................80 m (90%反射表面)

50 m (18%反射表面)

扫描速度............................................................... 54,000点每秒

标准偏离............................................................1 mm @ ≤30 m;

1.25 mm @ ≤50 m; 1.8 mm @ ≤80 m

单点精度............................ 位置 = 4.5 mm @ 30 m; 7.3 mm @ 50m

距离 = 1.2 mm @ 30 m; 2 mm @ 50m

水平角度 = 15" ：垂直角度 = 25"

表面建模精度...........................................±3 mm(取决于具体方法)

亮度分辨率.......................................................................... 16位

整平

三角基座圆水准：8'

双轴补偿器(用户可选); 分辨率 0.005°; 工作范围 ±10°

数据完整性................................................................... 垂直补偿

光斑大小.......................................... 8 mm @ 25 m; 13 mm @ 50m

扫描分辨率：

最小角度步长(水平和垂直)：0.002°

扫瞄行(水平)：180,000点；扫瞄行(垂直)：150,000点

激光

类型：660 nm，红色；类别：IEC 60825-1- 3R类；光束发散：0.2 mrad，3 mm出口处

系统参数

视场...................................................................... 360° x 300°

光学.............................................................独立的发射/接收单元

数据传送................................................................. U盘；以太网

数字成像.......................................................... 内置实时彩色视频

状态指示器(电源)................................................................ 多重

物理

仪器：大小:120 长 x 520 宽 x 355 高 mm；重量：11.8公斤; 功耗：50 W

电源

集成控制单元：AC90 240V,50 60 Hz; DC 24 V标称；2个内置电池(单独的充电器)

大?。?00 长 x 320 宽 x 230 高 mm；重量：12.6公斤

仪器箱：坚固，滚式; 大?。?95 长 x 518 宽 x 394 高 mm; 重量：12公斤

环境

工作温度：0℃到40℃;

存放温度：-20℃到50℃

光线：在昏暗和有背景光的条件下也能工作

防水防尘：IP64 (I.E.C.)；冲击：IEC 60721-3-2：2M2(扫描仪)；2M3(扫描仪在机箱内)

湿度：20% 到85%，非冷凝

标准附件.................. 滚式仪器箱; 内置电源套件；Trimble三角基座;

50个可粘贴平面目标; 高速U盘; 数据传送线缆，WLAN天线

可选附件..................................................Trimble Tablet平板电脑; 目标套件, Trimble Tri-Max三脚架

外业软件

Trimble Access是空间成像的控制软件，它在 Trimble Tablet平板电脑上运行，用于控制Trimble CX。除了仪器控制之外，Trimble Access还包括一些专项应用软件，可使外业用户直接在Trimble Tablet平板电脑上创建需要提交的成果。用户还可以在笔记本电脑上使用控制软件。

●高效的现场配准：

测站设置和后方交会例程

电子水准显示

双轴补偿

自动目标识别

目标检核

●直观的目标框选择能力：

在视频或点云上快速进行目标框选择

基于视频的远程仪器控制

●扫描优点：

全视野扫描

自主扫描模式

扫瞄时间估计和分辨率控制

●综合显示：

扫描过程实时3D可视化显示、平移和缩放，

实时视频流

高密度测绘点云显示

模拟表面渲染和环境照明

仪器位置图形显示

标准附件

? 特制仪器箱

? Trimble三角基座

? 数据传送线缆

? 高速U盘

? 粘贴式平面目标

? 电源单元

? 电池/充电器

? 可选附件

? 目标套件
