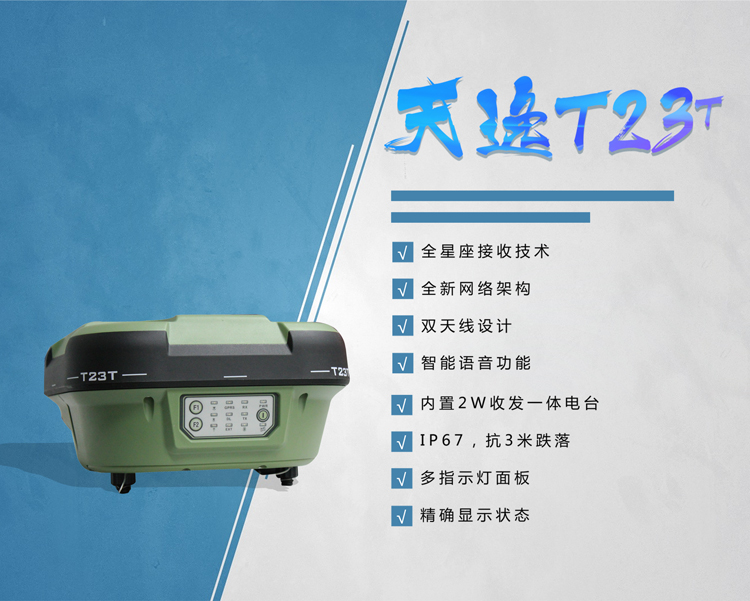

三鼎天逸系列T23T GPS RTK测量系统

2017-07-05 热度：6747 ℃

1.采用多星座接收，支持BDS、GPS、GLONASS，同时预留Galileo通道。

2.采用ARM cortex系列内核为主控CPU，轻松处理复杂的卫星解码数据，集成ARM公司新指令集架构，提升了主机整体的稳定性。

3.T23T内置三鼎收发一体化电台，发射功率0.5W，可满足一般作业距离2km范围内整天作业要求。

4.多指示灯面板设计，精确显示状态，操作更加直观，可DIY的向导式语音。

5.全新网络架构，双天线设计，支持UHF/GPRS/CDMA/3G.

6.即插即用式U盘设计，大内存。

7.具有完全自主研发产权方形设计，大大提高整机的抗震性能。

8.IP67级防护，抗3米自然跌落。

9.T23T配置BluetoothⅡ,标准2.0版本蓝牙，功能更低，连接更稳定，连接距离超过35m。

应用领域：

可应用于控制测量、公路测量、CORS应用、数据采集、放样测量、电力测量、水上应用等。

天逸T23系列，基于北斗卫星导航系统的多星多频测量型卫星接收机。北斗的IGSO卫星设计对中国区域进行局部增强，卫星信号更优秀，实现了真正的产品化。

GNSS性能
220通道
BDS	B1、B2、B3
GPS	L1C/A、L1C、L2C、L2E、L5
GLONASS	支持L1C/A、L1P、L2C/A、L2P、L3
SBAS	L1C/A、L5（对于支持L5的SBAS卫星）
Galileo	支持GIOVE-A和GIOVE-B、E1、E5A、E5B
全星座接收技术，能够支持来自所有现行的和规划中的GNSS星座信号
高可靠的载波跟踪技术，大大提高了载波精度，为用户提供高质量的原始观测数据
智能动态灵敏度定位技术，适应各种环境的变换，适应更加恶劣、更远距离的定位环境
高精度定位处理引擎
智能化解决方案
定位输出频率	1Hz~20Hz
初初始化时间	小于10秒
始化可靠性	＞99.9%
数据格式
差分格式支持	CMR、CMR+、RTCM2.1、RTCM2.2、RTCM2.3、RTCM3.0、RTCM3.1
输出格式支持	NMEA 0183、PJK平面坐标、二进制码
网络模式支持	VRS、FKP、MAC，支持NTRIP协议
精度指标
静态平面精度	±2.5mm+1ppm
静态高程精度	±5mm+1ppm
RTK平面精度	±1cm+1ppm
RTK高程精度	±2cm+1ppm
码差分定位精度	0.45m（CEP）
单机定位精度	1.5m（CEP）
数据链通讯
内置发射电台	收发一体内置电台，典型作业距离5km
UHF数据链	高端电台?？?，采用SMT组装，集成度高，稳定提升电台作用距离
网络数据链	GPRS（3G/CDMA可选配）网络通信?？?，国际通用，自动登陆网络，兼容各种CORS系统的接入
外接数据链	可选配外接GPRS/CDMA双模通讯?？?，自由切换，适应各种工作环境
蓝牙	Bluetooth Ⅱ，标准1.1
数据存储
4G固态闪存，Rinex和.sth可选保存
即插即用的高速USB，无需安装驱动，连上电脑即可传输数据
输入与输出接口
1个外置UHF天线接口
1个外置网络天线接口
1个五针差分数据口
1个数据传输串口
电气、物理特性
电池	单块电池容量3400mAH，标配两块
电压	7.4V
主机功耗	2W
主机尺寸	长×宽×高：190mm×190mm×98mm
重量	1.54kg（不含电池）
操作界面
三键操作	可视化操作，方便快捷
指示灯	十一指示灯，人性化语音提示
环境特性
防水	水下2m浸泡，IP67级
防尘	完全防止粉尘进入，IP67级
防震	坚硬轻便的外壳，抗3米自然跌落
工作温度	－45℃~60℃
存储温度	－55℃~85℃
