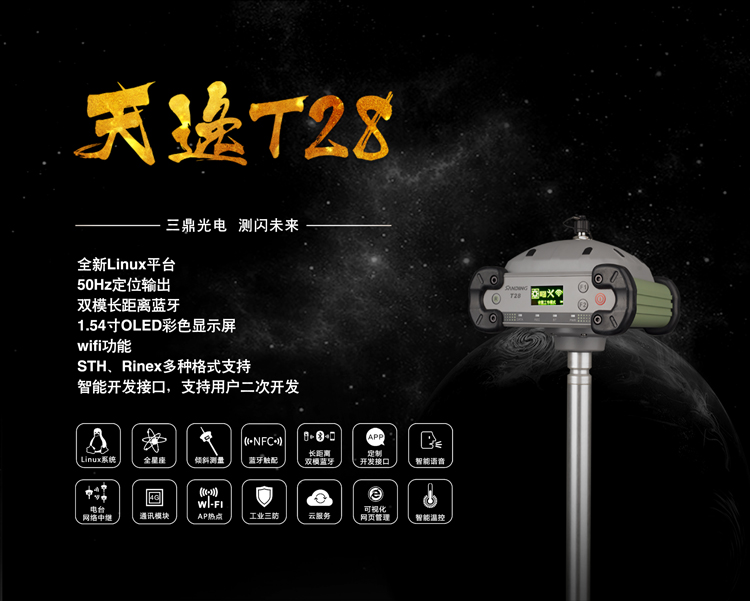

三鼎天逸系列T28 GPS RTK测量系统

2017-07-05 热度：6905 ℃

多星座接收，支持BDS、GPS、GLONASS

2012年12月27日，北斗卫星导航系统（简称BDS）正式提供区域服务，高精度定位全面进入北斗多星应用时代，三鼎T28采用多星座接收，支持BDS、GPS、GLONASS，同时预留Galileo通道。

多频段接收，特别支持北斗三频B1、B2、B3

拥有北斗三频使用资质，三鼎T28采用多频段接收，全面支持GPSL1、L2、L5，GLOANSSL1、L2、L3频段，特别支持北斗三频B1、B2、B3，支持单“北斗”系统定位，更适合国防、电力、政府等关键部门应用。

Linux智能操作系统

Linux系统提升硬件响应与支持能力，启动更快、系统更稳定，带来50Hz定位输出与数据采样频率，信息输出与数据写入效率更高，显著缩短响应等待时间。

wifi热点功能

任何智能设备都可以通过WiFi热点链接主机，进行丰富的个性化设置，众口能调，随心所欲?；箍梢岳肳iFi网络进行差分数据的上传或者接收。

高性能的收发一体化内置电台，基准站移动站完全互换

三鼎T28采用高性能收发一体化内置电台，发射功率2w/5w,基准站与移动站可互换使用，稳定性及实用性优秀。最远作业半径可达8公里。

双倍高容量电池，长续航能力

双电池设计，单块4400AH共8800AH大容量电池，无需拆装，主机直接充电，长续航能力，最大程度的保障高性能收发一体化内置电台的持续稳定工作。

全彩OLED显示，更适合野外工作

三鼎T28采用1.54寸OLED彩色显示屏，高亮度，低功耗，更适合野外工作。

4G固态闪存

更好?；げ饬渴莅踩?。

智能语音功能

智能语音功，智能故障诊断，诊断结果直接显示。

高强度工业性能

高强度工业级防护，抵抗3米自由跌落。

主要性能参数

定位输出频率1Hz~20Hz

初初始化时间小于10秒

初始化可靠性＞99.9%

应用领域：

工程控制测量

绘制大比例地形图等级高的铁路选线

线路中线、边坡放样

铁路纵、横断面测量

施工放样

变形观测

多星座，多频段，工业三防，大内存，智能诊断，智能语音，内置电台，上网?？?，高速USB，液晶屏

GNSS性能
220通道
BDS	B1、B2、B3
GPS	L1C/A、L1C、L2C、L2E、L5
GLONASS	L1C/A、L1P、L2C/A、L2P、L3
SBAS	L1C/A、L5（对于支持L5的SBAS卫星）
Galileo	GIOVE-A和GIOVE-B、E1、ESA、ESB
全星座接收技术，能够支持来自所有现行的和规划中的GNSS星座信号
高可靠的载波跟踪技术，大大提高了载波精度，为用户提供高质量的原始观测数据
智能动态灵敏度定位技术，适应各种环境的变换，适应更加恶劣、更远距离的定位环境
高精度定位处理引擎
智能化解决方案
定位输出频率	1HZ~50HZ
初始化时间	小于10秒
初始化可靠性	＞99.9%
数据格式
差分格式支持	RTCA、RTCM2x、RTCM3x、CMR、CMR+、SCMRX
输出模式支持	NMEA 0183、PJK平面坐标、二进制码
网络模式支持	VRS、FKP、MAC、支持NTRIP协议
定位精度
静态GNSS测量	±2.5mm+1mm/km*d
实时动态测量	8mm±1mm/km*d
码差分GNSS定位	水平0.25m+1ppm RMS：
	锤子：0.50m+1ppm RMS
	SBAS差分定位精度：典型<5m D RMS
数据链通讯
天线电调制解调器	内置高性能收发一体电台，典型作业距离8Km，工作频率450-470 MHZ?？汕谢煌缰屑?，电台中继模式，外置发射电台，5W/2W,工作频率450-470MHz
蜂窝移动	基于Linux 平台的智能PPP拨号技术，自动实时拨号，工作过程中持续在线主机内置网络天线，配备3G高速网络通讯?？?；兼容各种CORS系统接入
蓝牙	BLEBluetooth 4.0蓝牙标准，支持Android、iOS系统手机连接；Bluetooth 2.1+EDR标准
外部通信	可选配外接GPRS/CDMA双模通讯?？?，自由切换，适应各种工作环境；支持外接无线网卡
标准	802.11b/g标准
数据储存
数据存储	8G内置固态存储器；自动循环存储（存储空间不够时自动删除最早数据）支持外接USB存储器进行数据存储，丰富的采样间隔，最高支持50H真的原始观测数据采集
数据传输	一键智能拷贝通过外接USB存储器直接导出主机静态数据；即插即用的USB传输数据方式；FTD下载，HTTP下载
数据格式	静态数据格式：南方STH、Rinex2.01和Rinex3.02等多种格式
	差分数据格式：CMR+、CMRx、RTCM2.1、RTCM2.3、RTCM3.0、RTCM3.1、RTCM3.2输入和输出
	GPS输出数据格式：NMEA 0183、PJK平面坐标、二进制码、Trimble GSOF
	网络模式支持：VRS、FKP、MAC、支持NTRIP协议
1个2针电源口
电气
电池	9-25V宽压直流设计，带过压?；?
电池电压	7.4V
电源解决方案	静态模式标准持续工作时间大于30小时：动态模式标准持续工作时间大于15小时（提供7*24h持续工作电源解决方案）
I/O端口	5PIN LEMO外接电源接口+RS22:；7PINLEMO 外接USB（OTG）：电台天线接口，SIM卡卡槽
操作界面
系统	Linux智能操作系统
显示屏	128*64分辨率、高清1.54寸OLED
按键	四键可视化操作、直接切换模式、方便快捷
WEB交互	支持WIFI和USB模式访问接收机内置WEB管理页面，监控主机状态，只有配置主机等
二次开发	提供二次开发包，支持在线注册等远程管理，数据交互等服务
指示灯	四指示灯
WIFI
WIFI热点	具有WIFI热点功能，任何智能终端均可接入接收机，对接收机功能进行丰富的个性化定制；工业手薄、智能终端等数据采集器可与接收机之间通过WIFI进行数据传输
WIFI数据链	接收机可接入WIFI，通过WIFI进行差分数据播发或接收
惯导系统/传感器
电子气泡	内置感应器，手薄软件可显示电子气泡，实时检查对中杆整平情况
温度传感器	内置多个温度传感器，采用智能变频温控技术，实时监控与调节主机温度
硬件
数据云服务	网页版云服务管理平台，支持在线注册等远程管理，数据交互等服务
尺寸	165,mm168mm122mm（长宽高）
重量	1.85kg（含电池）
防水	水下1m浸泡，IP67级
防尘	完全防止粉尘进入，IP67级
防震	坚硬轻便的外壳，抗3米自然跌落
工作温度	-45℃~+60℃
湿度	抗100%冷凝
储存温度	-55℃~+85℃
